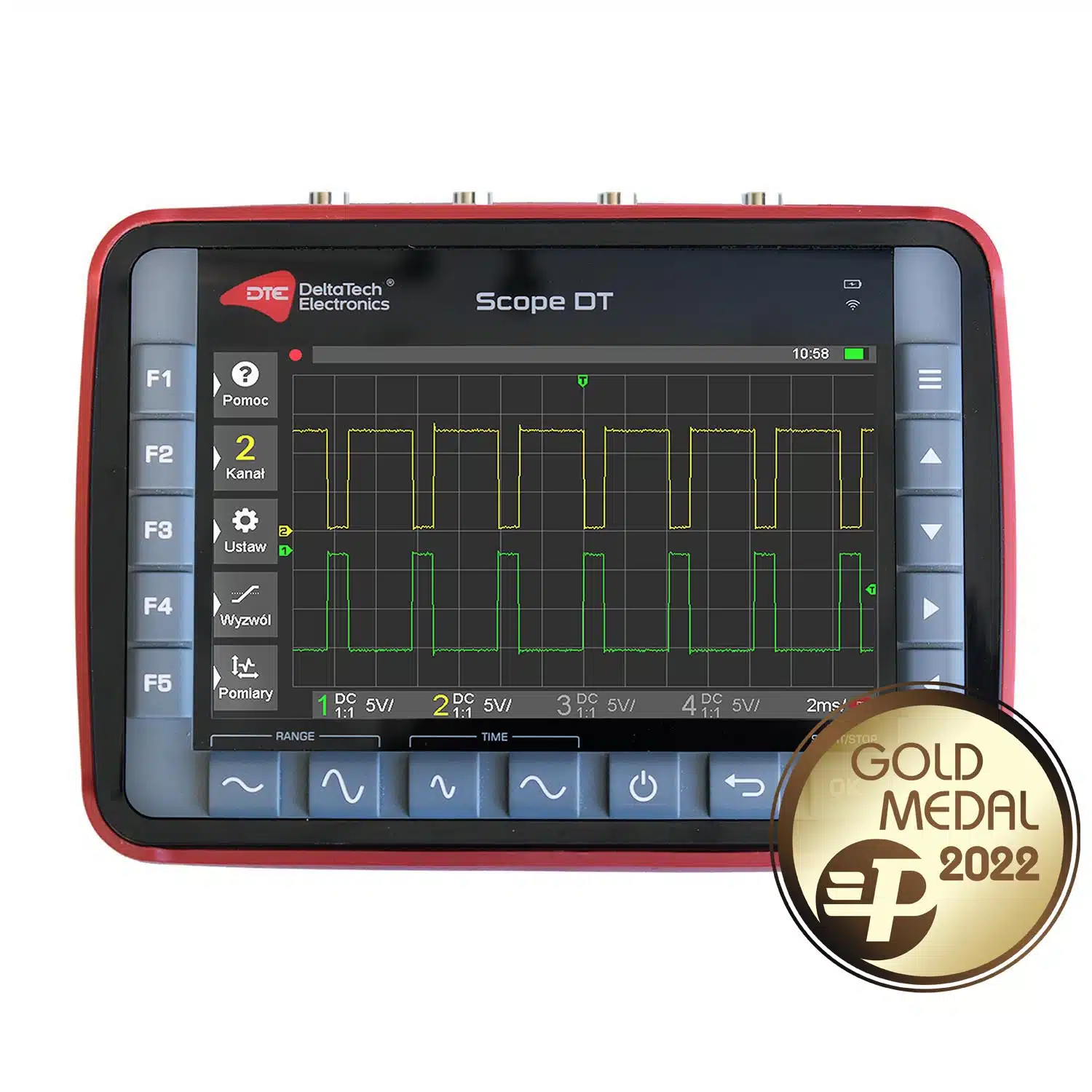

Das Werkstatt-Oszilloskop Scope DT ist ein Vier-Kanal-Oszilloskop für die Diagnose von Fahrzeugen aller Art. Dank seiner einzigartigen Eigenschaften ist es sowohl für Anfänger als auch für fortgeschrittene Benutzer geeignet.

  • Es bietet zwei isolierte Kanäle (bis zu 1kV) und zwei differentielle Kanäle. Dadurch wird die Möglichkeit einer Beschädigung des Geräts oder der zu testenden Komponenten bei falschem Anschluss minimiert.
  • Ermöglicht die direkte Messung von Spannungen bis zu 100V – 12V, 24V und 48V Systeme können bequem und sicher diagnostiziert werden
  • Die Hilfe zur Bedienung und zur Durchführung von Messungen ist direkt auf dem Gerät enthalten.
  • Der geräumige Speicher speichert Tausende von Messungen zusammen mit dem Datum und der Uhrzeit, zu der sie gemacht wurden, und zusätzlichen Informationen.
  • Integrierte Bibliothek mit Musterläufen und Lehrmaterial zu den getesteten Komponenten.
  • Der interne wiederaufladbare Akku ermöglicht mehrere Stunden Dauerbetrieb.
  • Dank der WiFi-Konnektivität ist es möglich, mit jedem System zu arbeiten (Windows, Android, iOS, Linux).
  • Die Aktualisierung der Software ist extrem einfach – alles, was Sie benötigen, ist eine Internetverbindung.

2.750,00 VAT 0%
3.382,50 VAT 23%

Das Oszilloskop Scope DT ist ein Gerät, das auf den Automobilsektor ausgerichtet ist. Es verfügt über zwei isolierte Kanäle und zwei Differenzialkanäle, wodurch die Möglichkeit einer Beschädigung des Geräts oder der zu testenden Komponenten bei falschem Anschluss minimiert wird. Integrierte Bibliothek mit Musterläufen und Lehrmaterial zu den getesteten Komponenten. Die Hilfe zur Bedienung und zur Durchführung von Messungen ist direkt auf dem Gerät enthalten.

Das Gerät verfügt über einen Diagnosemodus – 27 Komponenten mit Informationen zum Aufbau, zur Funktionsweise und zur Diagnose mit dem Oszilloskop. Die Hilfe ist auf der Benutzeroberfläche des Geräts verfügbar – sie kann nicht verloren gehen. Das Gerät wird nur mit einem„Schnellstart“ geliefert – die wichtigsten Informationen über das Laden der Batterie, die Tasten usw. Browser-Zugang – eine einfache Webschnittstelle ermöglicht es Ihnen, Wellenformdateien und Screenshots herunterzuladen und den Bildschirm des Geräts anzuzeigen. Dadurch wird sichergestellt, dass das Gerät mit jedem Computer, Tablet oder Telefon funktioniert, das über einen Browser verfügt und sich im selben WiFi-Netzwerk befindet. Es funktioniert also unabhängig vom Betriebssystem und es wird keine Anwendung benötigt. Eine Internetverbindung über WiFi ist alles, was für Updates erforderlich ist – das Gerät lädt die Daten selbständig vom Server herunter, es sind keine zusätzlichen Anwendungen erforderlich.

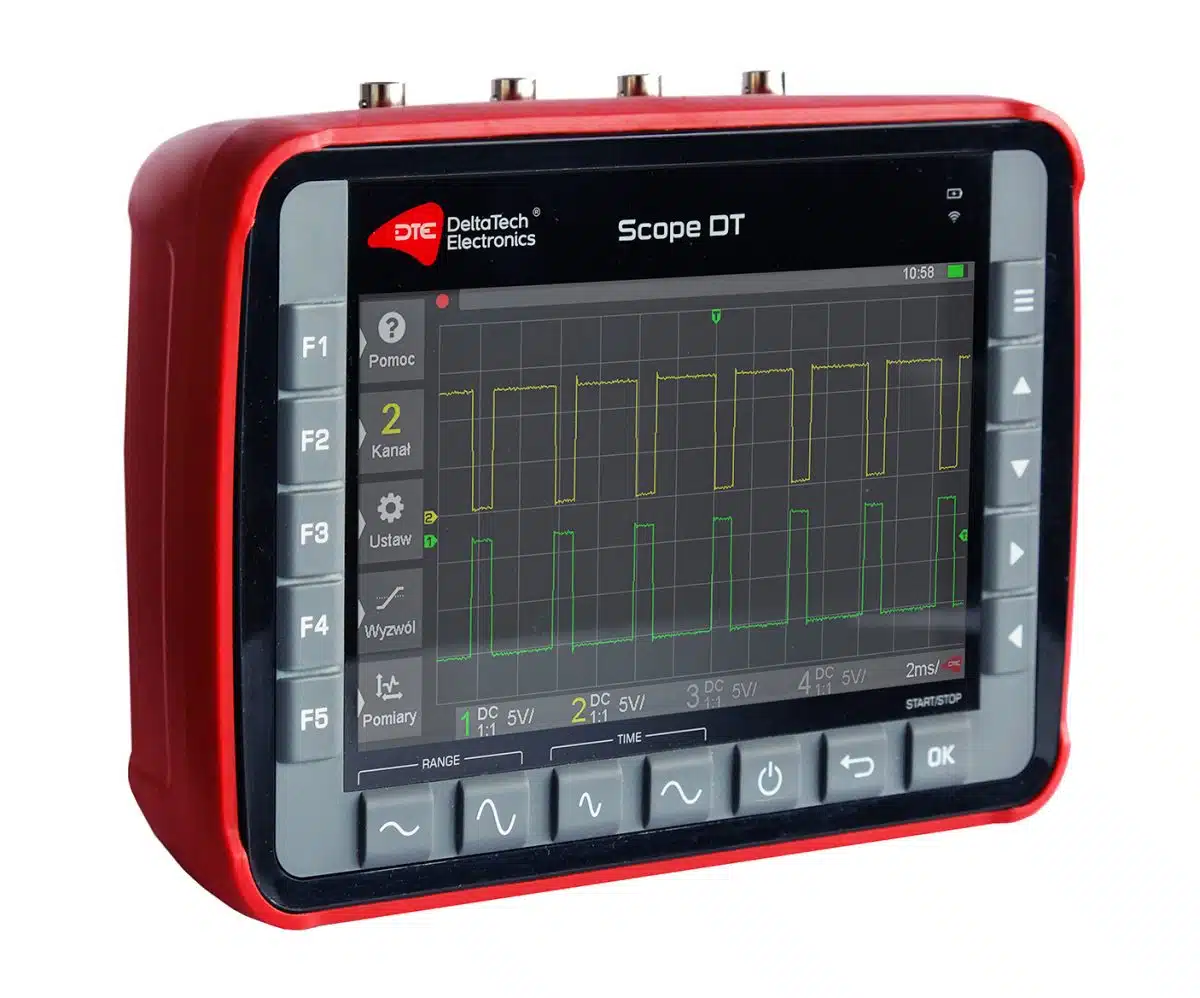

7“-Bildschirm mit einer Auflösung von 800×480. Das Gerät wird über die Tasten neben dem Bildschirm bedient. Die Stromversorgung erfolgt über einen internen Li-Ion-Akku, der mehrere Stunden Dauerbetrieb ermöglicht (ca. 6 – 8). Aufladen über das mitgelieferte Netzladegerät (Spannung 12V) in ca. 2,5 Stunden. Zwei klassische Oszilloskop-Tastköpfe und zwei Tastköpfe mit Bananensteckern/Krokodilen im Lieferumfang enthalten. Maximale Abtastrate von 25Msps, Bandbreite bis zu 5MHz für differentielle Kanäle und über 1MHz für isolierte Kanäle.
Zeitbasis einstellbar von 1us/dz bis 500s/dz. Verstärkungen von 20mV/dz bis 50V/dz.

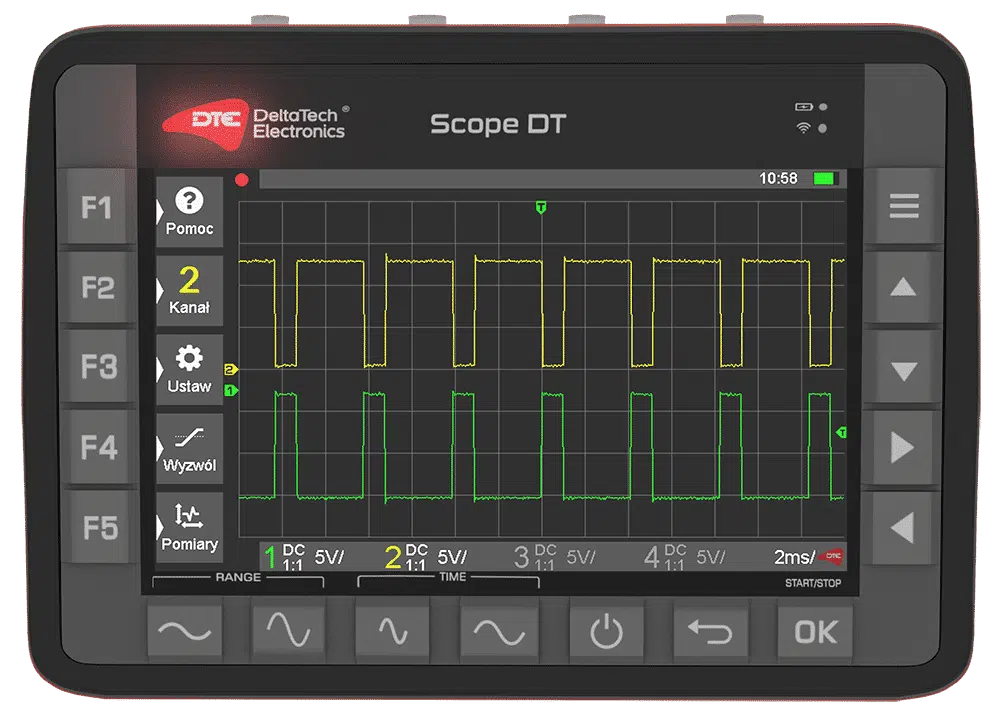

Umfang DT - Probenmessung

Umfang DT – Probenmessung

2 Kanäle, die vollständig galvanisch vom Rest des Geräts isoliert sind (bis zu 1kV DC) und 2 Differenzkanäle (ScopeTester hat nur Differenzkanäle). Die isolierten Kanäle akzeptieren Spannungen im Bereich von +/- 100V (kurzzeitig +/- 200V) ohne zusätzliche Sonden. Die Differenzialkanäle akzeptieren Spannungen von +/- 50V. (Zum Vergleich: Mit dem ScopeTester konnten Spannungen bis maximal 20 V ohne Zusatzgeräte gemessen werden). Stromzangen können wie bei jedem anderen Oszilloskop verwendet werden. Ausgang für Tastkopfkalibrierungssignal verfügbar (1kHz).





Spezifikation:

Display: 7“ 800×480 Maximale Abtastung: 25 Mbsps ADCs: 12bit + 8bit Kanäle 1 und 2 Eingangsspannungen -100 …
100V (Spitze -200 .. 200V) Eingangsparameter:

1MΩ, 18pF Eingangstyp: DC, AC Galvanische Isolierung: bis zu 1kV DC Bandbreite: 1,5MHz Kanäle 3 und 4 Eingangsspannungen -50 …
50V Eingangsparameter:

1MΩ, 18pF (Differenzeingang) Eingangstyp: DC 5MHz Bandbreite Sondenkalibrierungsausgang: 1kHz / 3.3V Vpp Interner Speicher: 8GB Stromversorgung:

<
Lithium-Ionen-Akku 7,2V Aufladen: externes Netzteil 12V 2A Aufladezeit: bis zu 2,5h Betriebszeit: bis zu 8h Betriebsbedingungen: Temperatur 0 – 50ºC, Luftfeuchtigkeit 95% Gewicht: 960g

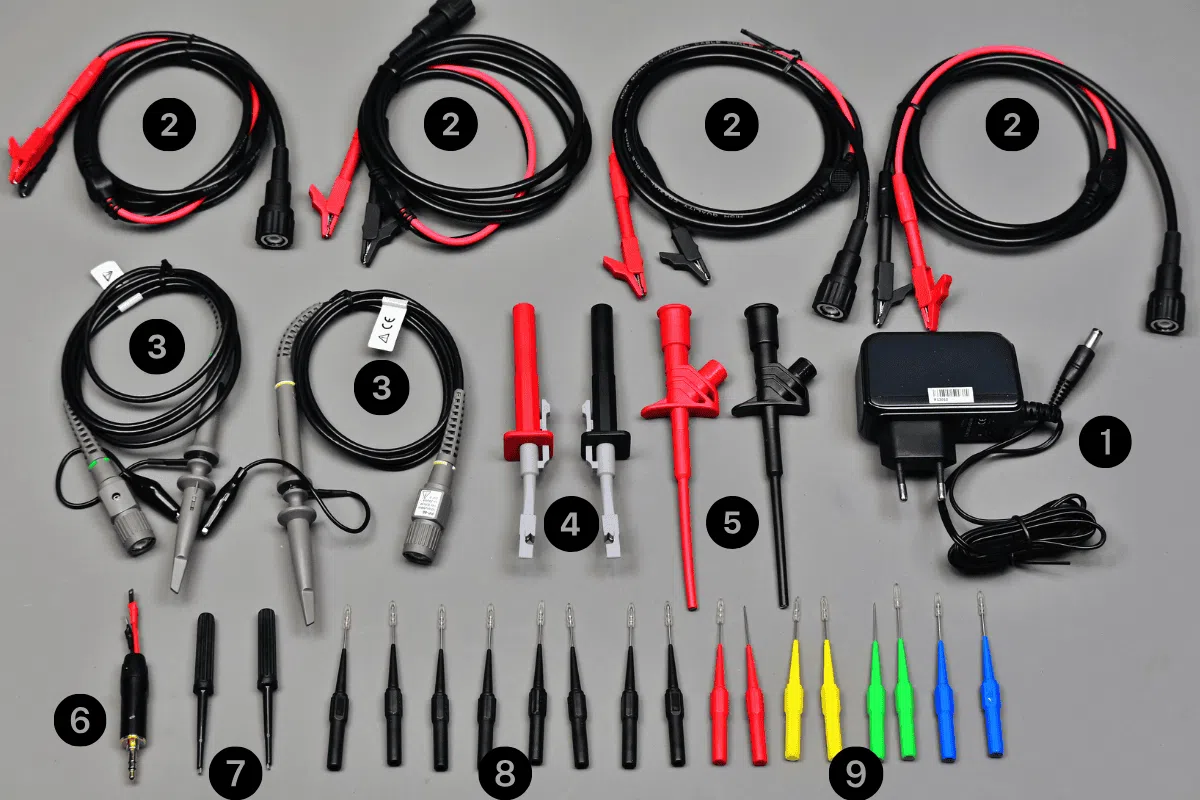

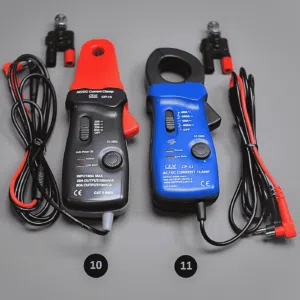

Zubehör für Werkstatt-Oszilloskope


Inklusive Zubehör:

1) Netzteil 12V 2) Oszilloskop-Tastkopf mit einem Teiler 1:10 – 4 St. 3) Messkabel 1m mit Bananensteckern und Krokodilen – 2 St. 4) Messgriffe klein – 2 St. 5) Messgriffe groß – 2 St. 6) Adapter für Tastkopfkalibrierung – 1 St. 7) Schraubendreher für Tastkopfkalibrierung – 2 St. 8)
Sondenspitzen ( Nadeln) schwarz – 8 Stk. 9) Sondenspitzen ( Nadeln) gemischte Farben – 8 Stk.



Numer katalogowy: 0001
Numer części: 0001
Gwarancja:

Zusätzliche Informationen

Gewicht 2 kg
approximate gross weight
InPost PL, DHL EU, Fedex World
Pliki dla zalogowanych kupujących

.

Pliki ogólnodostępne Instukcja-Obslugi-SCOPE-DT-Szybki-Start.pdf Ulotka-SCOPE-DT.pdf Karta-katalogowa-Scope-DT.pdf

Czy urządzenie jest oparte na Androidzie?

Nie, urządzenie działa w oparciu o własne, niezależne oprogramowanie. Dzięki temu uruchamianie Scope DT trwa tylko 3 sekundy, po których można rozpoczynać pracę.



Czy urządzenie ma ekran dotykowy?

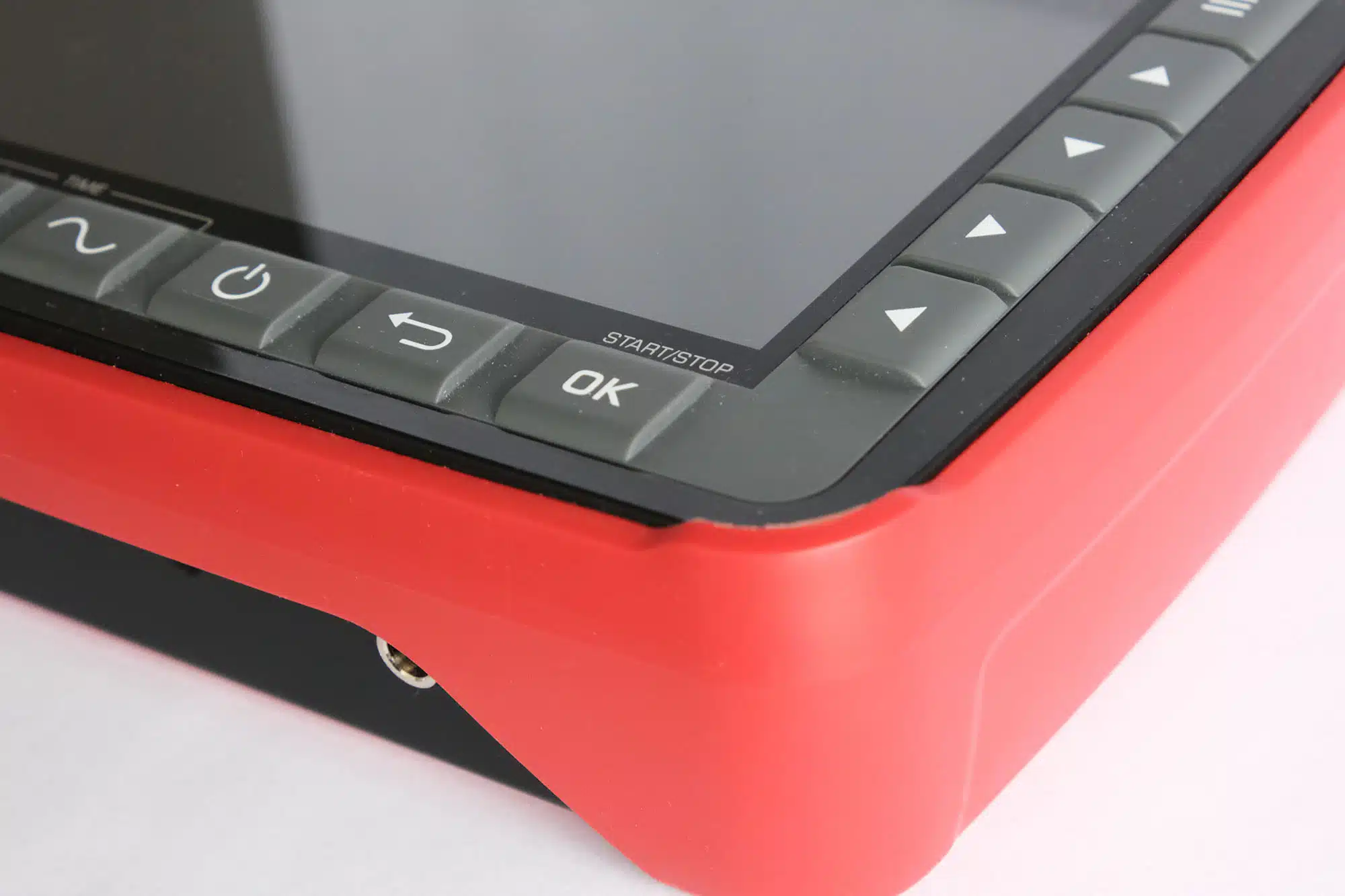

Urządzenie obsługiwane jest przez klasyczne przyciski i nie ma ekranu dotykowego. Zastosowanie odpornej silikonowej klawiatury ma na celu zwiększenie trwałości i niezawodności urządzenia w warunkach warsztatu.



Czy dostępna jest aktualizacja oprogramowania?

Tak, urządzenie posiada funkcjonalność zdalnej aktualizacji oprogramowania. Aktualizacje zawierać będą poprawki oraz nowe funkcjonalności dostępne dla urządzenia Scope DT. Korzystanie z aktualizacji jest bardzo proste – wystarczy zapewnić dostęp do Internetu w sieci WiFi do której zalogowany jest Scope DT.



Czy diagnoskop zawiera dane diagnostyczne dla różnych pojazdów?

Tryb diagnoskopu posiada wbudowaną bazę zawierającą podstawowe informacje o komponentach i ich sposobie diagnostyki. Dane te zawierają informacje o sposobie interpretacji przebiegów wraz z przykładami. W niektórych przypadkach w których kształt przebiegu jest charakterystyczny dla konkretnego pojazdu (np. sygnał z czujnika wałka rozrządu) podane jest oznaczenie pojazdu z którego przebieg pochodzi. Baza ma jednak charakter ogólny i nie skupia się na konkretnych modelach, a jedynie ogólnych metodach diagnostyki podzespołów.



Czy szybkość próbkowania jest wystarczająca?

Szybkość próbkowania osiągana przez urządzenie jest wystarczająca w przypadku normalnej diagnostyki pojazdu i umożliwia także ocenę działania szybkich sieci CAN High Speed. Trzeba pamiętać, że wykorzystanie wyższego pasma w oscyloskopie wymaga nie tylko dużej szybkości próbkowania, ale także odpowiednich sond oraz metodologii pomiarów. W przypadku urządzenia Scope DT ograniczenie pasma umożliwiło zwiększenie bezpieczeństwa pomiarów, w szczególności poprzez zastosowanie kanałów w pełni izolowanych.



Czy mogę podłączyć pamięć USB aby zgrać dane przebiegów?

Urządzenie nie posiada złącza USB które pozwalałoby na transfer danych. Metodą wymiany danych z urządzeniem jest połączenie sieci bezprzewodowej WiFi. Do korzystania z interfejsu webowego wystarczy dowolne urządzenie z przeglądarką WWW, niezależnie od producenta czy systemu operacyjnego.



Jak dużo przebiegów mogę zapisać na urządzeniu?

Urządzenie posiada 8GB wewnętrznej pamięci która niemal w całości jest dostępna dla użytkownika co pozwala na zapisanie tysięcy przebiegów i zrzutów ekranu.



Po co mi kanały izolowane?

Typowe oscyloskopy mają trwale połączone masy kanałów wejściowych. Przy pomiarze jednokanałowym nie odgrywa to dużej roli jednak w przypadku pomiaru większą liczbą kanałów  istnieje możliwość zrobienia zwarcia poprzez nieprawidłowe podłączenie mas. Scope DT posiada dwa kanały izolowane i dwa różnicowe dla większego bezpieczeństwa pomiarów.

Izolacja galwaniczna kanałów 1 i 2 zapewnia brak połączenia mas w obrębie kanałów pomiarowych. Dzięki temu unikamy ryzyka zwarcia i redukujemy możliwość uszkodzeń w wyniku błędnej obsługi. Dodatkowe dwa kanały różnicowe są połączone jedynie wysoką rezystancją co także uniemożliwia przepływ prądów wystarczających do uszkodzenia podzespołów pojazdu bądź samego urządzenia. W przypadku niektórych pomiarów takich jak np. badanie sygnału wtryskiwaczy często zaleca się wykonywanie pomiarów kanałami izolowanymi.
