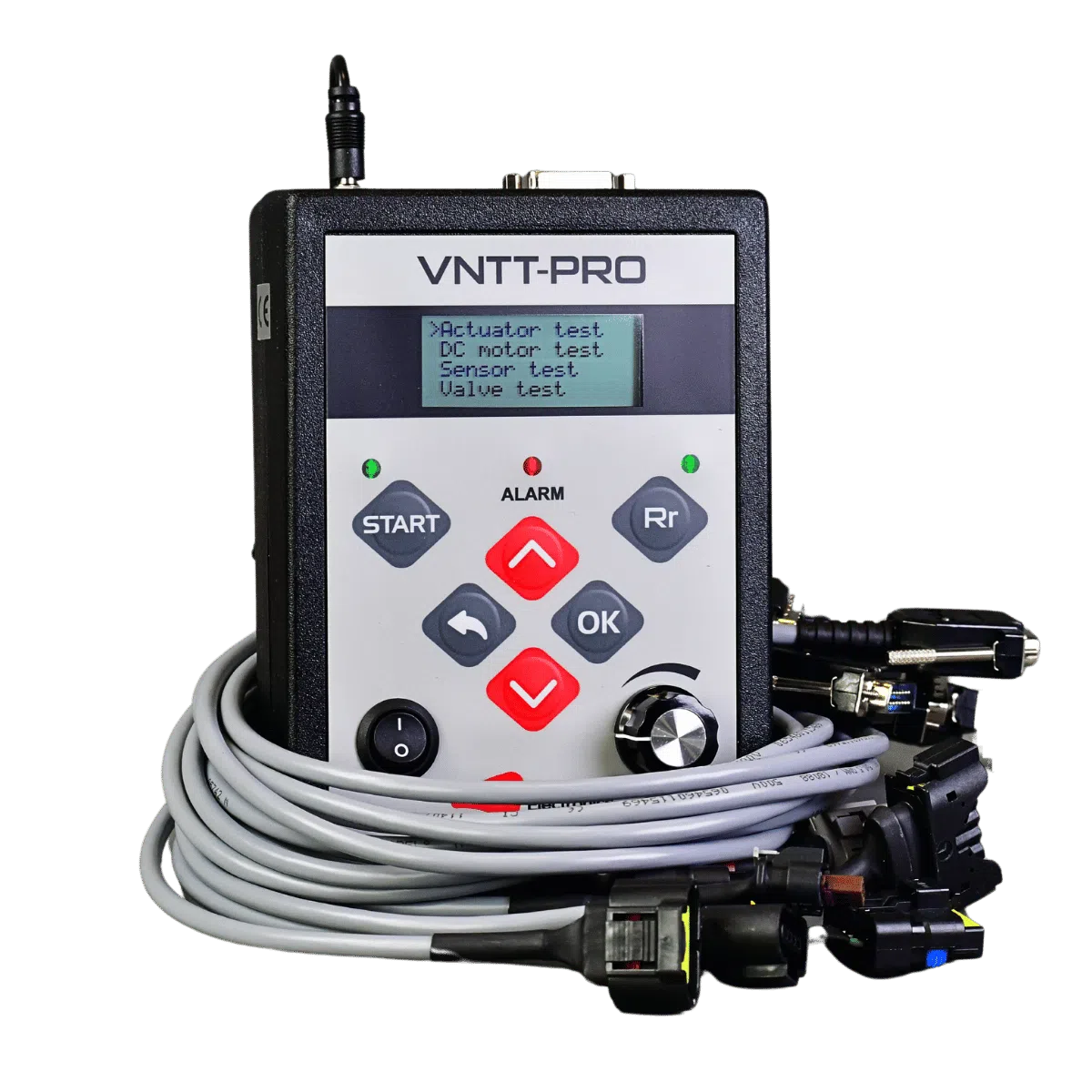

Comprobador está diseñado para comprobar la eficacia de los controladores electrónicos de los turbocompresores.

El comprobador dispone de las siguientes funciones:

  • ensayo de controladores electrónicos para turbocompresores de gases de escape,
  • prueba de controladores electrónicos para turbocompresores de geometría variable (VTG,VNT).
  • prueba de motores de corriente continua de controladores de turbocompresores,
  • prueba de sensores para la posición de la trampilla de ventilación de gases de escape o de geometría variable,
  • prueba de electroválvulas reguladoras de presión de turbocompresores utilizadas en sistemas neumáticos.Enlace para descargar el manual de usuario del dispositivo: haga clic AQUÍ

2.613,75

Comprobador está diseñado para comprobar la eficacia de los controladores electrónicos de los turbocompresores.

El comprobador dispone de las siguientes funciones:

– ensayo de controladores electrónicos para turbocompresores de gases de escape,

– prueba de controladores electrónicos para turbocompresores de geometría variable (VTG,VNT).

– prueba de motores de corriente continua de controladores de turbocompresores,

– prueba de sensores para la posición de la trampilla de ventilación de escape o geometría variable,

– prueba de electroválvulas de control de presión de turbocompresores utilizadas en sistemas neumáticos.



El comprobador es compatible con los controladores:

Conductores HELLA – 6NW008091, 6NW008412, 6NW009206, 6NW009228, 6NW009420, 6NW009483, 6NW009543, 6NW009550, 6NW009660, 6NW010099-01, 6NW010099-02, 6NW010099-03, 6NW010099-04, 6NW010099-05, 6NW010099-07, 6NW010099-08, 6NW010099-10, 6NW010099-16, 6NW010099-17, 6NW010099-18, 6NW010099-21, 6NW010099-24

Conductores HELLA – 6NW010430-00, 6NW010430-01, 6NW010430-02, 6NW010430-03, 6NW010430-04, 6NW010430-09, 6NW010430-12, 6NW010430-17, 6NW010430-18, 6NW010430-19, 6NW010430-22, 6NW010430-25, 6NW010430-26, 6NW010430-27, 6NW010430-28, 6NW010430-29, 6NW010430-30, 6NW010430-35, 6NW010430-38, 6NW010430-39, 6NW010430-42, 6NW010430-43, 6NW010430-71, 6NW012619-22, 6NW012619-24, 6NW011132-34, 6NW015105-06, 6NW011132-02, 6NW011132-04, 6NW011132-05, 5900210-7104, 5900911-9140, 1000M-000168-087

Controladores HELLA – 6NW 010 430-64, 6NW 011 934-00, 6NW 011 934-02, 6NW 011 934-03, 6NW 011 132-09, 6NW 011 132-10, 6NW 011 132-22, 6NW 011 132-38, 6NW 011 132-39, 6NW 011 132-23, 1000M-000168-044, 1000M.000168-627, 6NW 011 132-51, 6NW 011 132-99, 6NW 934 803-02, 6NW 934 803-05, 6NW 010 430-68, 6NW 012 619-20

Unidades de control SIEMENS – utilizadas para VW/Audi, Mercedes, BMW

Controladores MITSUBISHI – utilizados en turbocompresores: 49335-002xx, 49335-004xx, 49135-056xx, 49135-057xx, 49135-058xx, 49490-93501

Conductores MITSUBISHI: 1165 247 0360, 1165 268 1209, 1165 762 4535, 1165 763 0462, 1165 763 4486, 1165 763 4487, 1165 763 5804, 1165 763 6784, 1165 764 2469, 1165 863 1700, 1165 863 5804, 1165 864 3129, 1165 867 9021, 1165 948 8206, 1800 940 1722, 1855 970 0024, 1855 970 0030, 1855 970 0041, 1855 970 0043, 2470360, 2681209, 49378-02070, 49477-02010, 49477-02011, 49477-02012, 49477-02013, 49477-02020, 49477-02021, 49477-02022, 49477-02023, 49477-02024, 49477-02025, 49477-02026, 49477-02027, 49477-02028, 49477-02029, 49477-02030, 49477-02031, 49477-02032, 49477-02060, 49477-02061, 49477-02062, 49477-02063, 49477-02070, 49477-02071, 49477-02072, 49477-02104, 49477-02105, 49477-02106, 49477-02107, 49477-02108, 49477-02109, 49477-02120, 49477-02121, 49477-02122, 49477-02124, 49477-02125, 49477-02126, 7624535, 7630462, 7634486, 7634487, 7635804, 7636784, 7642469, 793486, 832626-0004, 832626-5004S, 840069-0003, 840069-0004, 840069-0005, 840069-0006, 840069-0014, 840069-0015, 840069-5014S, 840069-5015S, 841901-0017, 841902-0018, 8631700, 8635804, 8643129, 9488206, 144118020RA, 144118020RD, 858864-0004, 858864-0008, 858864-5004S, 858864-5008S

Controladores SONCEBOZ – utilizados en turbocompresores: 5304970006x, 53049700073, 5304970011x, 5439970006x, 5439970011x, 5304988006x, 53049880073, 5304988011x, 5439988006x, 5439988011x, 1000 970 0111, 1000 970 0150, 1000 970 0162, 1000 970 0178, 1000 970 0218, 1000 9xx 0331, 1638 970 0015, 1638 970 0021, 1638 970 0022, 1638 970 0041, 1638 970 0071

Controladores DENSO – utilizados en turbocompresores: 780709-0003, 780708-0002, 17201-30100, 17201-30101, 17201-30110, 17201-30160

Controladores MAHLE – utilizados en turbocompresores: 04E145713, 04E145721, 04K145702, 06K145701, 06K145702, 06K145722, 06K145874, 9V204, 9VA04, 9VA05, 9VA049, IS20, 0PB145701, 0PB145702, 1855970005x

Controladores HITACHI – utilizados en turbocompresores: 53049700062, 53049880062

Controladores CONTINENTALES – utilizados en turbocompresores: 49477-01012, 49477-01104, 49477-01202, 49477-01203, 49477-01204, 1000 970 0210, 1000 970 0268, 1000 970 0284, 1000 970 0324,

Controladores MAGNETI MARELLI – utilizados en turbocompresores: 05E145701E, 05L253019P, 078087-0004, 847009-0006, 847009-5006S, 838417-0002, 838417-0003, 838417-5002S, 838417-5003S, 850226-0004, 850226-5004S, 850840-0007, 850840-5007S, 856943-0006, SH18-13700-B, 845275-0001, 845275-0002, 845275-5001S, 845275-5002S, 845780-0003, 46340583, 860517-0002, 860517-5002S, 835556-0139

Controladores KAMTEC – utilizados en turbocompresores: 28231-04500, 28231-2GTD0, 50124-01022, 839827-0001, 839827-0003, 839827-0005, 839827-0007, 839827-0008, 839827-0009, 860103-0005, 870248-0002, 870248-5002S, 887157-0001, 9825982080, 9836081180, 46340583, 860517-0002, 860517-5002S, 860103-0005, 870248-0002, 870248-5002S, 887157-0001, 9825982080, 9836081180

Conductores BOSCH: 1857 970 0001, 50033989, K2GE-9G438-BC, K2GE-9G438-BD, 1638 970 0008, 1638 970 0016, 1638 970 0019, 1638 970 0020, 1800 940 1116, 144106227R, 144109240R, 144109984R, 1631 970 0017, 1631 970 0052, 1631 970 0018, 1635 970 0099, 1745 970 0002, 1745 970 0006, 1745 970 0007, 1745 970 0009, 1745 970 0010, 1745 970 0011, 1745 970 0013, 1745 970 0015, 1745 970 0017, 1745 970 0018, 1745 970 0019, 1745 970 0020, 1745 970 0026, 1745 971 0026

El comprobador VNTT-PRO puede utilizarse con éxito en empresas que refabrican turbocompresores y en talleres que ofrecen una amplia gama de reparaciones para diagnosticar averías en los turbocompresores.



Descargue el programa de actualización VNTT-PRO AQUÍ

Parámetros técnicos:

  • Tensión de alimentación: 15V CC
  • Consumo máximo de corriente: 4A
  • Temperatura de funcionamiento: de 0 a 40 °C
  • Tipo de señal de control/medición: PWM, CAN, SENT, Tensión
  • Idiomas disponibles: polaco, inglés, italiano, español, turco, alemán
  • Comunicación: USB 2.0
  • Dimensiones (aparato): 197 x 139 x 60 mm
  • Peso (dispositivo): 471 g
  • EAN: 5906236591105

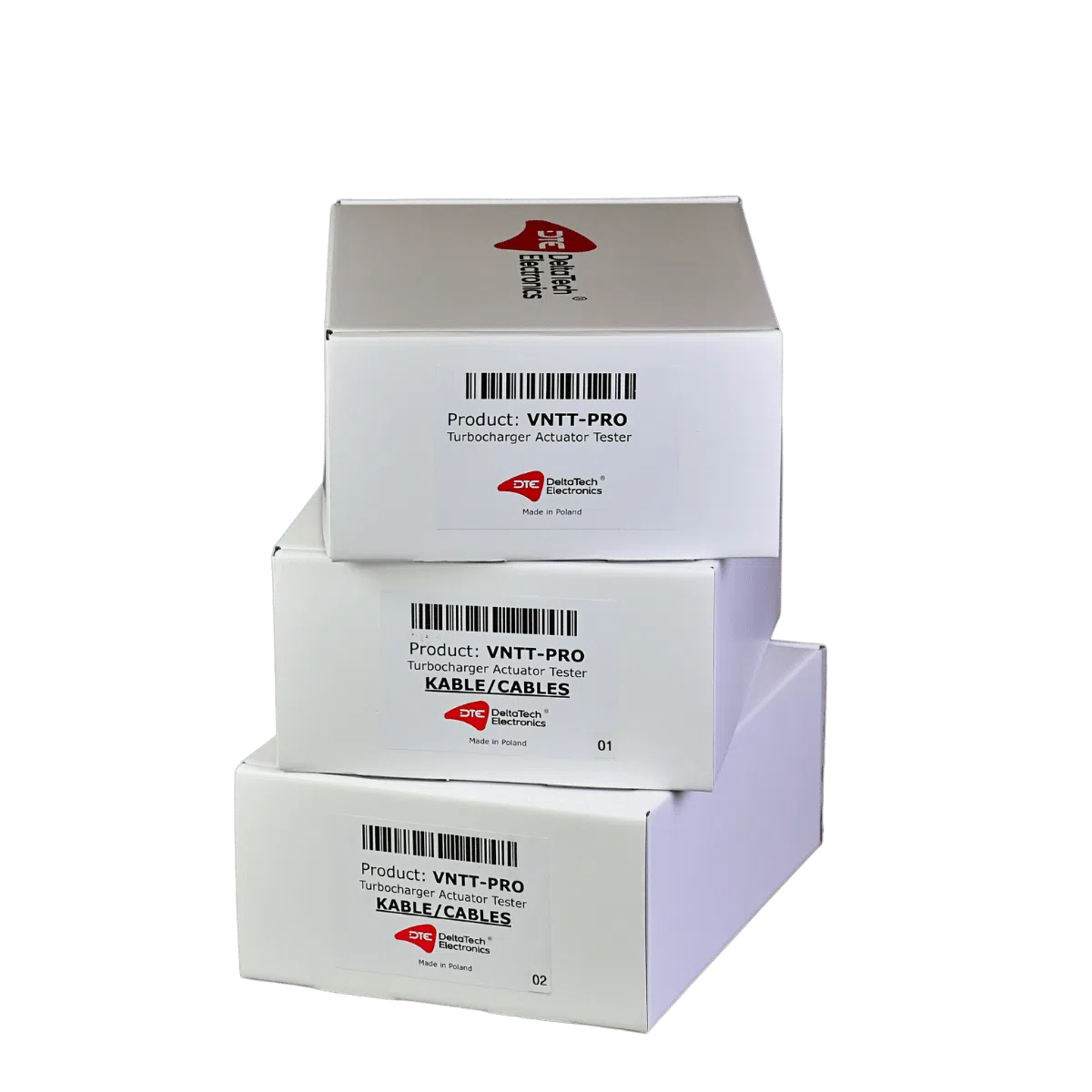

Contenido del kit VNTT-PRO:

  1. Dispositivo VNTT-PRO
  2. Fuente de alimentación de 15 V con cable de 1,5 m

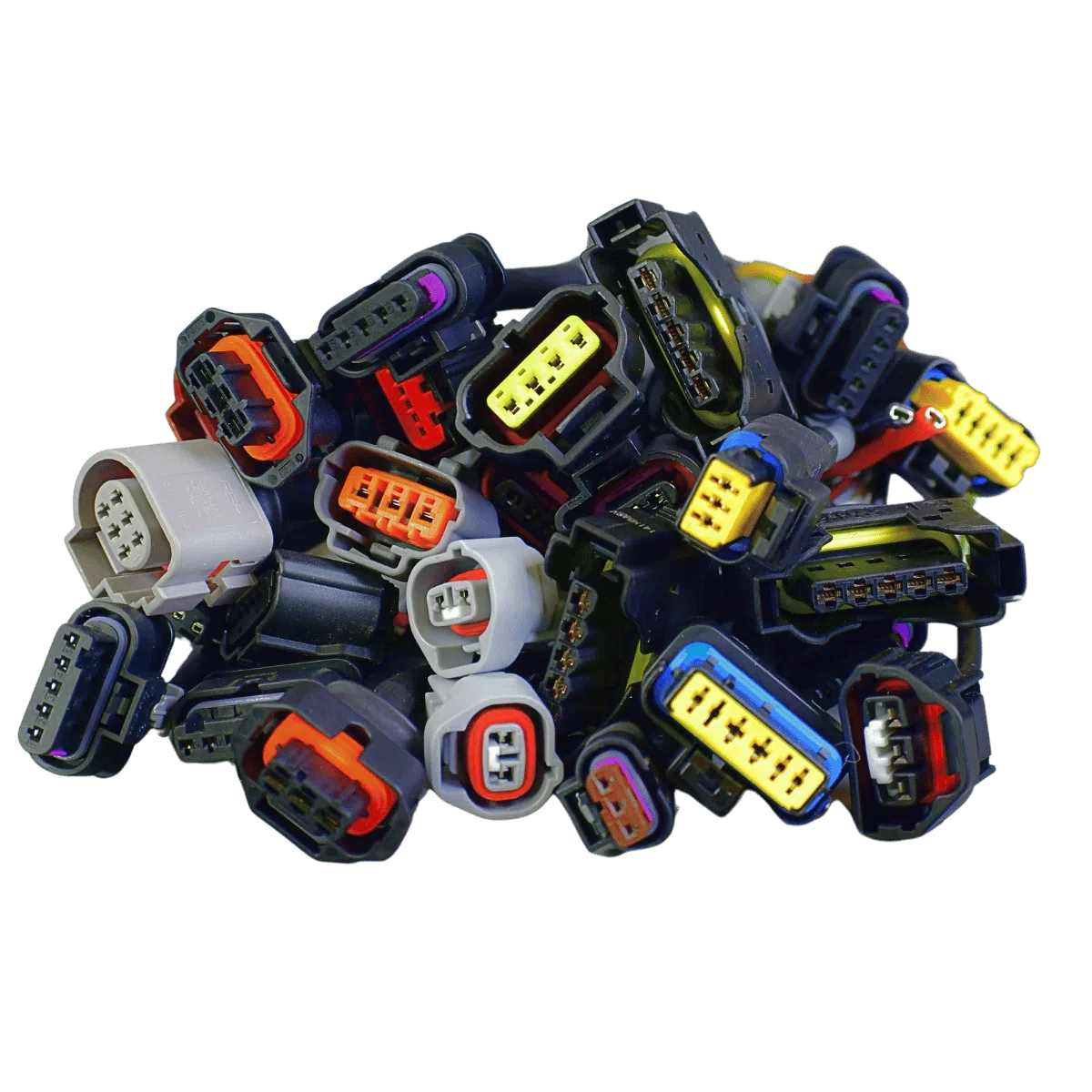

  3. juego de cables para controladores (19 piezas)
  4. juego de cables para sensores (9 uds.)
  5. Cable USB de 1,8 m
  6. manual de instrucciones – enlace de descarga



Número de catálogo: 0007
Número de pieza: 0007
Garantía:
InPost PL, DHL EU, Fedex World
Ficheros para compradores registrados

Para poder descargar archivos es necesario Acceso.

Archivos de acceso público Karta-katalogowa-VNTT-PRO.pdf

Do czego służy tester VNTT-PRO?

Tester VNTT-PRO służy do przeprowadzania poprawności działania sterowników turbosprężarek ze zmienną geometrią VNT (Variable Nozzle Turbine) lub z klapą upustową.



Jakie sterowniki turbosprężarek obsługuje tester VNTT-PRO?

Tester obsługuje sterowniki stosowane w samochodach w latach 2003-2012. Szczegółowe informacje o tym, jakie typy sterowników oraz sterowniki jakich producentów są obsługiwane zamieszczone są pod adresem:

https://dte.com.pl/p/tester-sterownikow-turbodoladowania-vntt-pro-v4-07-usb/



Jaka jest aktualna wersja testra?

Aktualna wersja testera to: v4.07 (data utworzenia 12.08.2016)



Od jakiego czasu i w jakich markach stosowane są sterowniki turbosprężarek?Turbosprężarki ze sterownikami powszechnie zagościły pod maskami samochodów od 2003 roku i są powszechnie stosowane w samochodach takich producentów jak Audi, VW, Mercedes, BMW, Ford, Jaguar, Jeep Chrysler, Nissan, Citroen, Chevrolet oraz innych.



Czy tester posiada oryginalne złącza do sterowników?

Tester posiada oryginalne złącza do sterowników które są na liście obsługiwanych.



Ile dedykowanych kabli jest w zestawie?

W zestawie jest 18 kabli. Opis zestawu jest pod adresem:

https://dte.com.pl/p/tester-sterownikow-turbodoladowania-vntt-pro-v4-07-usb/



Jakiego zasilania wymaga tester?

Tester toleruje napięcia zasilające z zakresu 12…15V. Źródło napięcia powinno mieć wydajność prądową minimum 4A. W zestawie, wraz ze testerem, znajduje się zasilacz stabilizowany przeznaczony do zasilania testera.



Czy możliwa jest aktualizacja on-line?

Tak. Wystarczy podłączyć tester do złącza USB dowolnego komputera klasy PC lub laptopa, który ma dostęp do sieci internet i uruchomić program aktualizujący. Szczegóły aktualizacji zawarte są w instrukcji urządzenia.



Czy za pomocą testera można poprawnie ustawić położenie zmiennej geometrii w regenerowanej turbinie?

Tester nie posiada żadnych danych aby umożliwić ustawienie zmiennej geometrii. Tester służy do sprawdzenia poprawności działania sterownika.



Czy tester posiada dane poprawnych zakresów czujników pozycji (czujników kopiowania)?

Tester umożliwia odczyt sygnału czujnika pozycji (kopiowania), ale nie posiada danych dotyczących ich poprawnych zakresów.



Jak tester wykrywa uszkodzony sterownik?

Decyzję o tym czy sterownik jest sprawny czy też wymaga naprawy podejmuje użytkownik na podstawie wartości prądu pobieranego przez sterownik podczas testu. Wartość tego prądu podaje tester.
