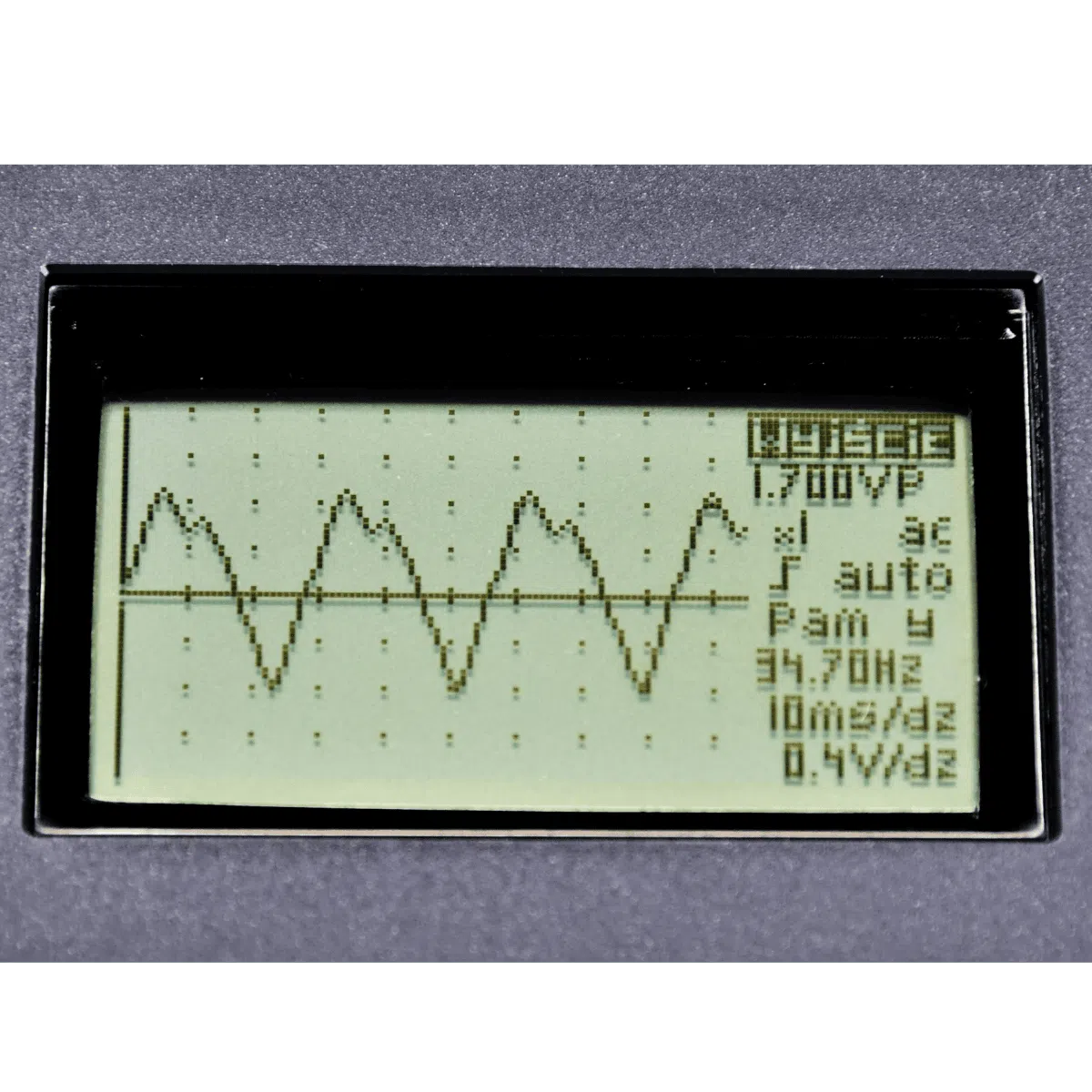

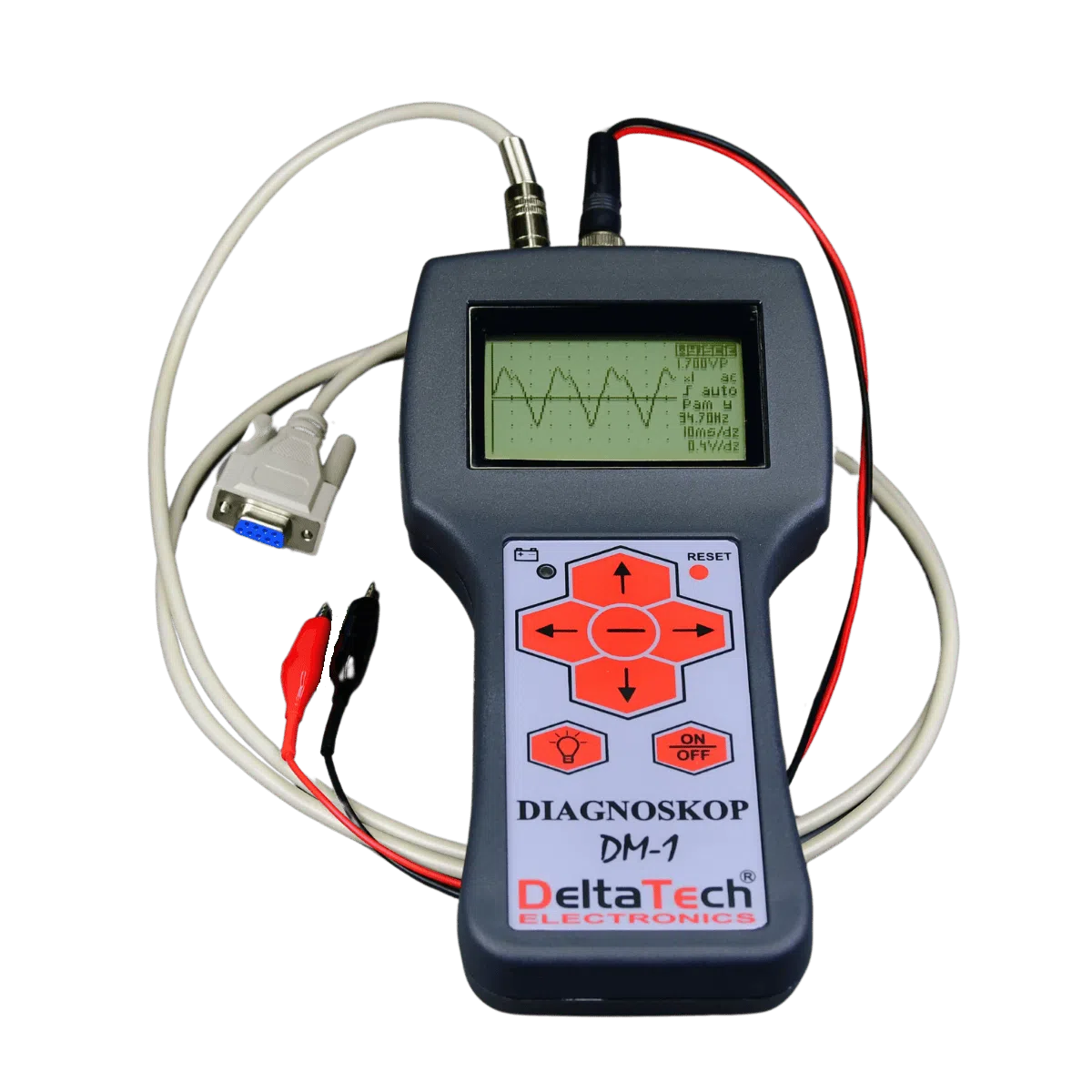

Układ wejściowy oscyloskopu akceptuje szeroki zakres napięć i jest chroniony przez zabezpieczenie przeciwprzepięciowe. Dzięki temu oscyloskopem DM-1 możemy diagnozować zarówno niskonapięciowe obwody czujników, jak i elementy sterujące układem zapłonowym.
Funkcja diagnoskopu pozwala na dobór nastaw oscyloskopu zgodnie z wybranym podzespołem. Po wybraniu komponentu z listy zyskujemy wstępne ustawienia podstawy czasu i wzmocnienia oraz przykładowy przebieg.
Urządzenie współpracuje z programem PC, pozwalającym na przeglądanie i zapis przebiegów na komputerze. Dodatkowo pakiet oprogramowania zawiera program do testowania ciśnienia Common Rai.
Parametry techniczne urządzenia:
- Przetwornik ADC: 8 bit, 32 Msps
- Pasmo wejściowe: 1 MHz (-3 dB)
- Impedancja wejściowa: 1 MΩ, 20 pF
- Wyświetlacz: 128 x 64, podświetlany, monochromatyczny
- Zakres pomiaru napięcia: -80V do 80V
- Podstawa czasu: 1,25 us – 1 h na działkę
- Wzmocnienie: 5 mV – 20V na działkę
- Ilość komórek pamięci: 7
- Napięcie zasilania: 12V 0,5A
- Akumulator: NiMH 6,2V 2000mAh
- Maksymalny czas pracy (akumulator): 10 h
- Temperatura pracy: 0 – 50 °C
- Dostępne języki: polski, angielski
- Komunikacja: RS-232
- Wymiary: 238 x 116 x 81 mm
- Waga: 650 g
- EAN: 5906236591495
Zawartość zestawu:
- Urządzenie DM-1
- Kabel pomiarowy 0,5 m z krokodylkami
- Zasilacz 12V 1,5A z przewodem 1,8 m
- Kabel RS-232 1,5 m
Dane techniczne diagnoskopu:
| Przetwornik analogowo cyfrowy: | 32 MHz |
| Pasmo wejściowe: | 1 MHz (-3dB dla 1V/dz) |
| Impedancja wejściowa: | 1 MΩ/20pF |
| Zakres napięcia wejściowego: | -100V do 100V w szczycie (bez sondy x10) |
| Rodzaj sygnału wejściowego: | AC, DC, GND |
| Rozdzielczość pomiaru: | 8 bit |
| Liniowość: | +/- 1bit |
| Wyświetlacz: | LCD podświetlany monochromatyczny, 64 x 128 pikseli |
| Zakres pomiaru napięcia stałego: | -80V do 80V (bez sondy x10) |
| Zakres pomiaru napięcia międzyszczytowego: | 0 do 160V (bez sondy x10) |
| Podstawy czasu: | 1,25us; 2,5us; 5us; 10us; 20us; 50us; 100us;200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms;50ms; 100ms; 200ms; 500ms; 1s; 2s; 5s; 10s;20s; 30s; 1min; 2min; 5min; 10min; 20min;30min; 1h na działkę |
| Wzmocnienie (bez sondy x10): | 5mV; 10mV; 20mV; 50mV; 0,1V; 0,2V; 0,4V1V; 2V; 4V; 8V; 20V na działkę |
| Wyjście sygnału kalibracji sondy x10: | 1kHz/ ok. 5Vpp, wzmocnienie 50% (opcja) |
| Ilość komórek pamięci: | 7 |
| Napięcie zasilania: | 11VDC do 15VDC 500mA |
| Akumulatory: | Typ AA NiMH minimum 1800 mAh – 5 szt. |
| Maksymalny prąd ładowania akumulatorów: | 200 mA |
| Maksymalny czas pracy na akumulatorach: | 10 h |
| Temperatura pracy: | 0 – 50 stopni C |
| Rozmiary: | 80x200x120mm |
| Waga: | 450g (bez akumulatorów) |
Diagnoskop DM-1 może służyć także jako przystawka do komputera PC zamieniająca go w oscyloskop. Program realizujący tę funkcję w ramach promocji dostarczamy bezpłatnie.

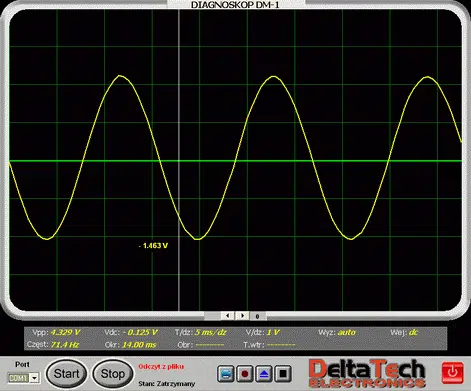

DM1 – wykres
W cenie diagnoskopu oferujemy także program TESTER CIŚNIENIA COMMON RAIL.
Pozwala on mierzyć ciśnienie na listwie COMMON RAIL i jest przeznaczony dla czujników o różnym zakresie ciśnienia (istnieje możliwość wpisania maksymalnego ciśnienia czujnika).

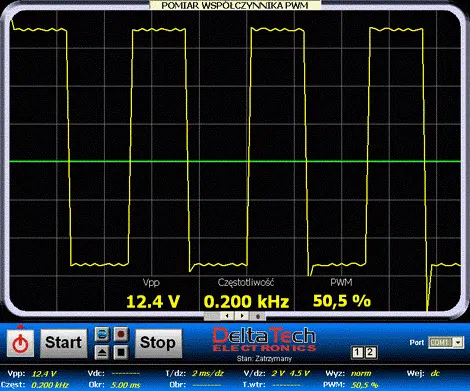

Dodatkowo, po przełączeniu opcji, program mierzy współczynnik wypełnienia sygnału (PWM) na zaworach regulacji ciśnienia.
