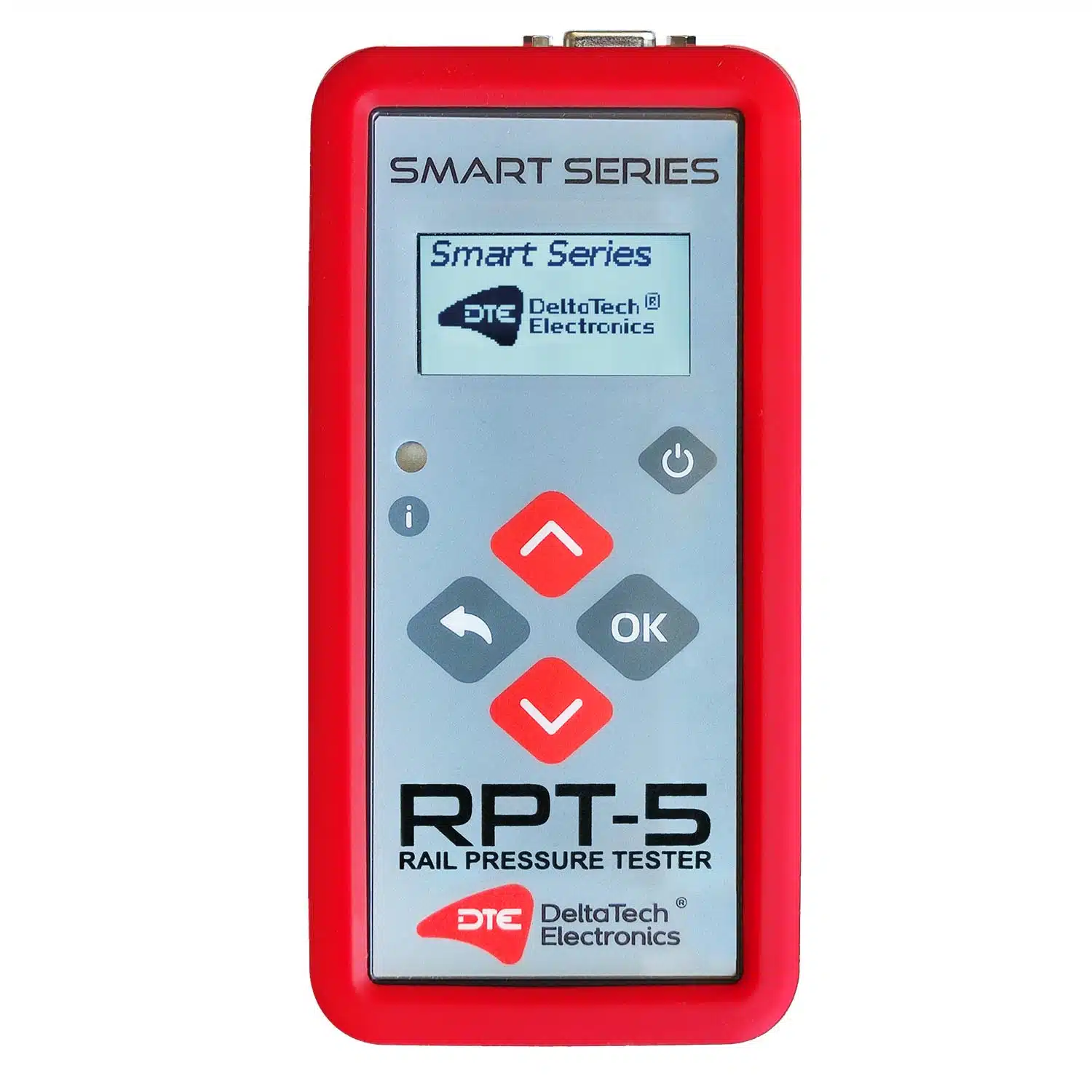

Urządzenie RPT-5 służy do wykonywania niezależnego, równoległego pomiaru ciśnienia w zasobnikowych układach paliwowych takich jak Common Rail (Diesel) oraz GDI/FSI (benzyna). Tester, oprócz wartości ciśnienia, diagnozuje jednocześnie zasilanie czujnika. Dodatkową zaletą jest możliwość automatycznego rozpoznania układu wyprowadzeń czujnika, przydatna szczególnie przy korzystaniu z sond igłowych.
Urządzenie może być wykorzystane do badania układów wtryskowych:
- samochodów osobowych,
- pojazdów ciężarowych i autobusów,
- ciągników i maszyn rolniczych,
- maszyn budowlanych,
- agregatów prądotwórczych.
Tester, oprócz odczytu wartości ciśnienia, umożliwia także rejestrację przebiegów ciśnienia w dwóch trybach:
- Trend ciśnienia – wolno-zmienny przebieg ciśnienia, ukazujący reakcję układu na zmienne warunki pracy,
- Pulsacja ciśnienia – szybko-zmienny przebieg, ukazujący szybkie fluktuacje ciśnienia związane z pracą wtryskiwaczy i pompy CR.
Dodatkowo istnieje możliwość pobrania aplikacji na system Android, która pozwala na zdalny odczyt mierzonych wartości. Można w ten sposób przeglądać przebiegi w wyższej rozdzielczości, zyskując możliwość zapisu i późniejszego odczytu danych na urządzeniu mobilnym.
W przypadku przebiegów wolno-zmiennych (100 próbek/s) możliwa jest rejestracja ciągłych przebiegów nawet przez kilkanaście minut lub więcej, co daje wyjątkowe możliwości diagnostyczne.

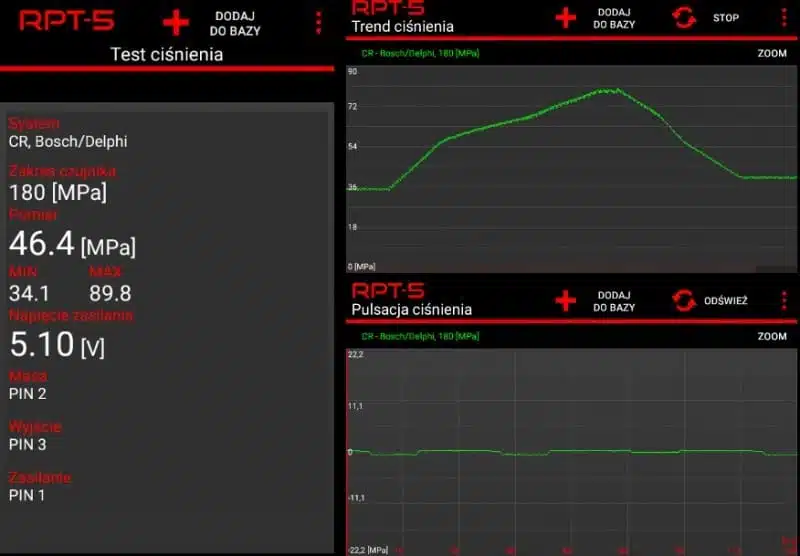

RPT-5 aplikacja
Dla pełnego sprawdzenia wskazań czujnika na szynie, oferujemy opcjonalny kabel czujnika zewnętrznego dla wybranego systemu. Pozwala on na wykonywanie pomiarów dodatkowym czujnikiem (wymagany jest własny czujnik wraz ze złączem hydraulicznym). Dodatkowy czujnik zewnętrzny zasilany jest przez tester i działa zupełnie niezależnie. Można nim wykonywać wszystkie pomiary, dostępny jest również tryb porównawczy podwajający na jednoczesny odczyt wskazań obydwu czujników.
Parametry techniczne:
- Pomiar napięcia: 0..7V
- Dokładność pomiaru: 1%
- Zasilanie czujnika zewnętrznego (opcja): 5V DC, 50mA
- Zasilanie: wbudowany akumulator Li-ion
- Czas pracy: ok. 8 godzin po pełnym naładowaniu
Zawartość zestawu:

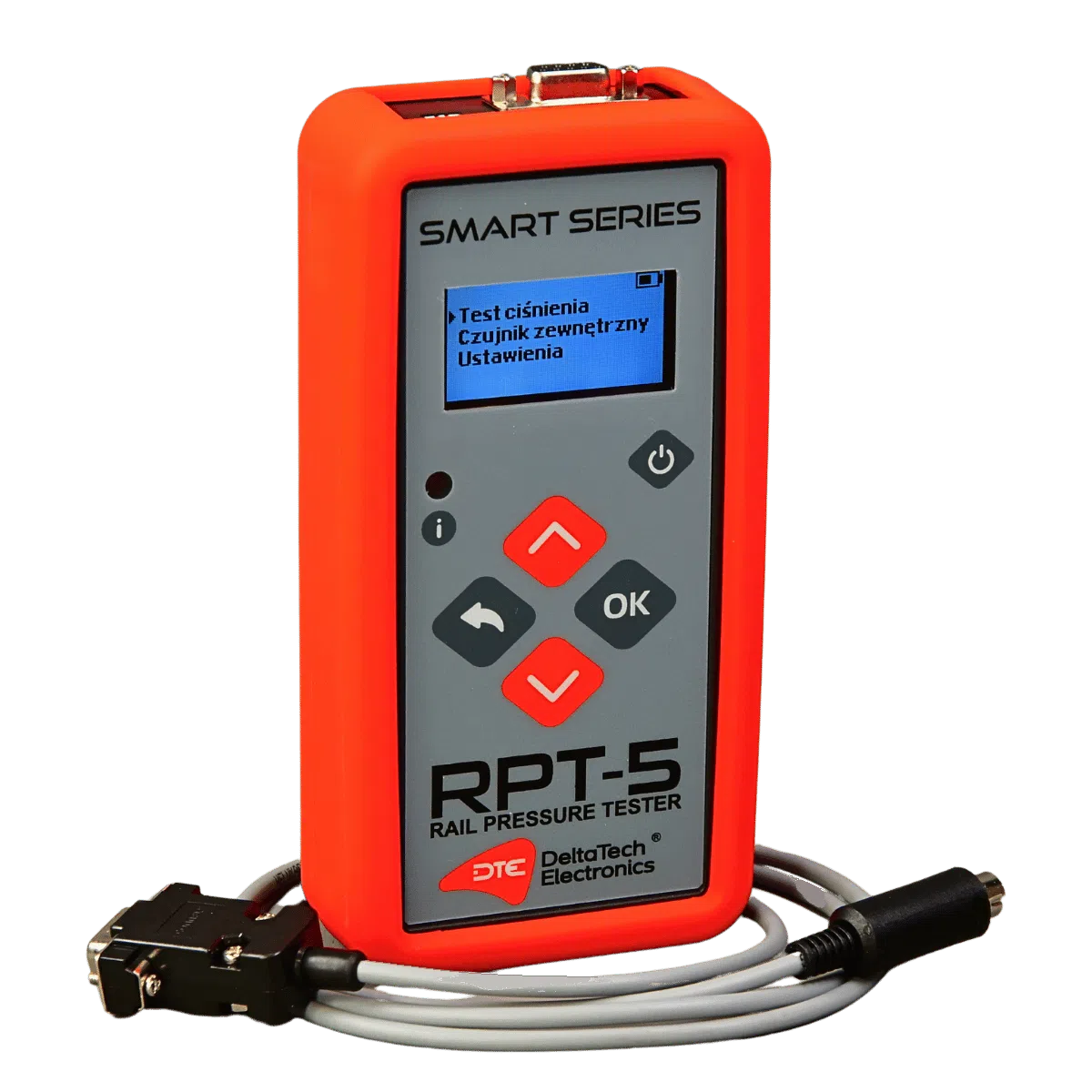

- Urządzenie RPT-5
- Kabel podłączeniowy
- Przejściówka dla systemu Bosch – typ 1
- Przejściówka dla systemu Delphi
- Przejściówka uniwersalna – sondy igłowe
- Kabel mini USB
- Ładowarka 5V
Opcjonalne dodatki (nie są częścią zestawu):
Opcjonalny kabel czujnika zewnętrznego
(nie jest częścią zestawu, należy wybrać kabel odpowiedni dla danego systemu):
- Kabel czujnika zewnętrznego Bosch typ 1,
- Kabel czujnika zewnętrznego Bosch
- Kabel czujnika zewnętrznego Delphi,
- Kabel czujnika zewnętrznego Denso,
Link do pobrania instrukcji obsługi urządzenia: kliknij TUTAJ
