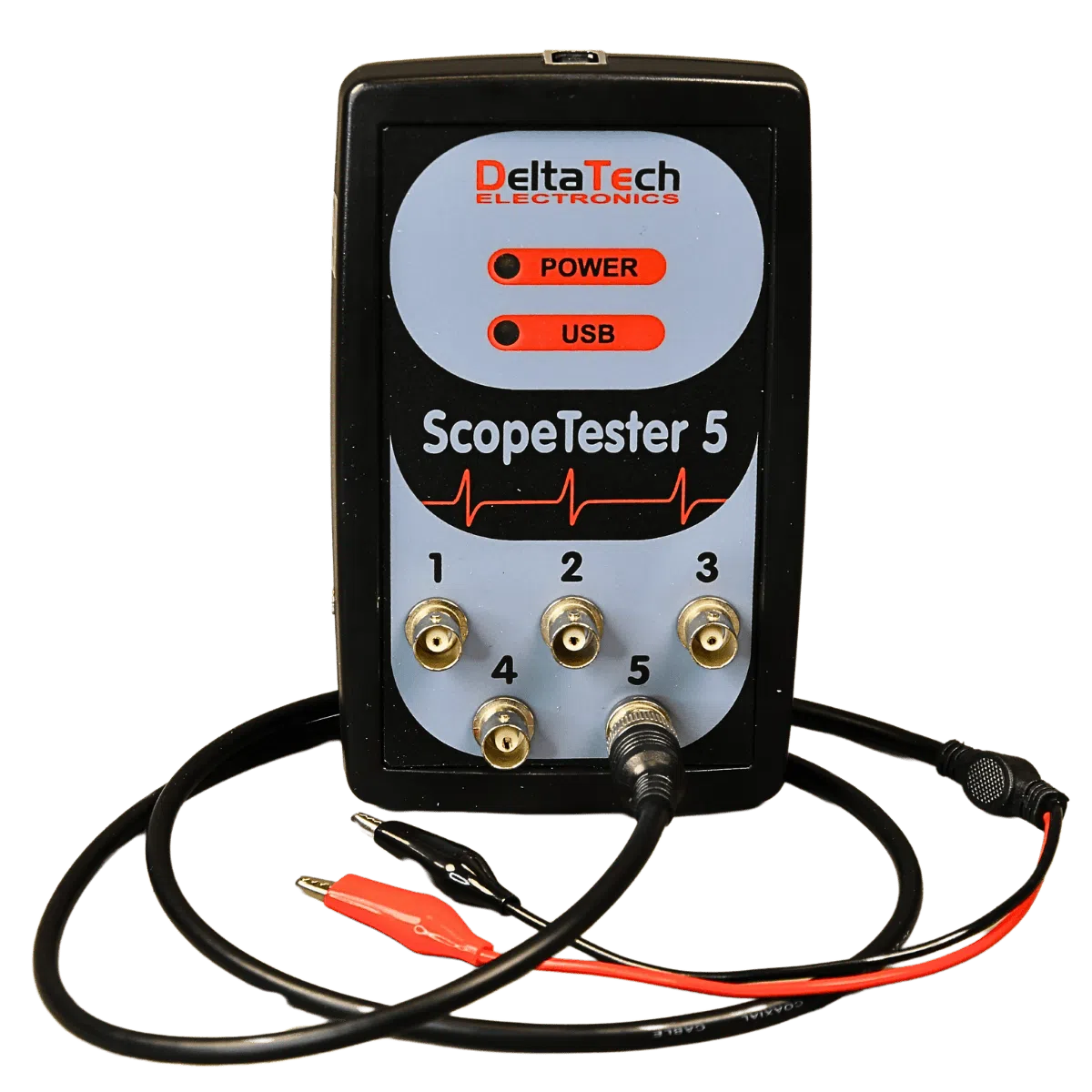

Analizator diagnostyczny ScopeTester 5 jest pięciokanałowym testerem oscyloskopowym współpracującym z komputerami PC. W przeciwieństwie do tradycyjnych oscyloskopów umożliwia ciągły zapis przebiegów (bez czasów martwych) co daje niezwykłe możliwości diagnostyczne. Dostępne zakresy pomiarowe pozwalają mierzyć napięcia obwodów występujących w pojazdach. Mogą być to zarówno czujniki, elementy wykonawcze, ale także inne akcesoria jak np. cęgi prądowe, sondy pojemnościowe i indukcyjne, specjalne czujniki diagnostyczne itp.



Aktualną wersję oprogramowania możesz pobrać TUTAJ

Dostępność:
Dostępny
EAN: 5906236591143 Kategorie: ,

2,999.00  netto
3,688.77  brutto

Analizator diagnostyczny ScopeTester 5 jest pięciokanałowym testerem oscyloskopowym współpracującym z komputerami PC. W przeciwieństwie do tradycyjnych oscyloskopów umożliwia ciągły zapis przebiegów (bez czasów martwych) co daje niezwykłe możliwości diagnostyczne. Dostępne zakresy pomiarowe pozwalają mierzyć napięcia obwodów występujących w pojazdach. Mogą być to zarówno czujniki, elementy wykonawcze, ale także inne akcesoria jak np. cęgi prądowe, sondy pojemnościowe i indukcyjne, specjalne czujniki diagnostyczne itp.

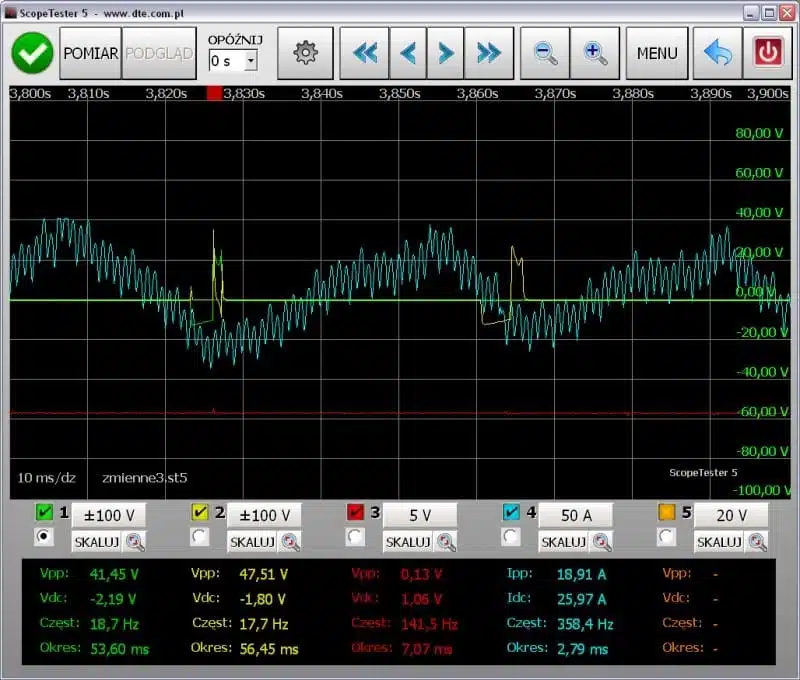

ScopeTester 5 pomiar

ScopeTester 5 pozwala zarejestrować zależnie od ustawień od 20 sekund do aż 10 minut ciągłego przebiegu. Dzięki temu znacznie łatwiej wykryć nawet krótkotrwałą anomalię, która może być źródłem problemu. Działający w czasie rzeczywistym tryb podglądu pozwala na skrócenie pomiaru wtedy, gdy dłuższe czasy rejestracji nie są potrzebne, oferując funkcjonalność podobną do klasycznego oscyloskopu.

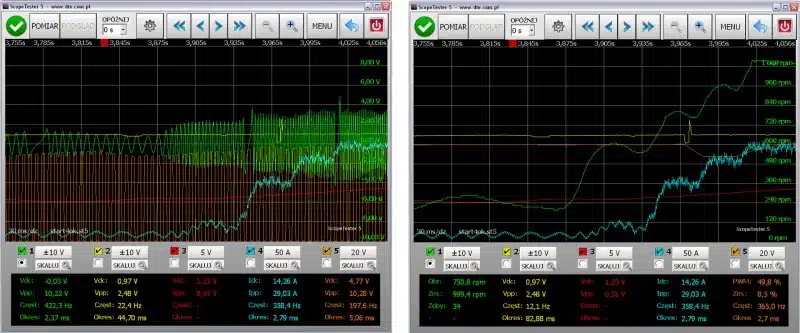

Unikalną funkcją urządzenia jest możliwość interpretacji popularnych sygnałów używanych w motoryzacji, takich jak sygnały PWM czy sygnał czujnika położenia wału korbowego (CPS). Dzięki temu zamiast mało czytelnych przebiegów napięcia (po lewej), użytkownik może pracować z wykresem wartości procentowej wypełnienia lub prędkości chwilowej silnika (po prawej).

ScopeTester 5 pomiar

Po zapisaniu pliku pomiaru może być on przeglądany i analizowany w dowolnym czasie, bez dostępu do badanego pojazdu. Zapisane przez użytkownika pliki mogą być także użyte jako wzorce. Po wybraniu wzorca będzie on widoczny na wspólnym wykresie z aktualnym pomiarem co pozwala na łatwe i wygodne porównanie.

ScopeTester 5 pomiar

Dodatkowy tryb pięciokanałowego multimetru z funkcją minimum/maksimum pozwala wygodnie i szybko mierzyć napięcia, prądy (za pomocą cęg lub bocznika), częstotliwość i współczynniki wypełnienia sygnałów PWM.



Parametry techniczne:

Napięcie zasilania 5V DC (zasilany z USB, nie wymaga zasilacza)
Warunki pracy 0-50°C
Zakresy (kanały 1 i 2) -1,25..1,25V; -2,5..2,5V, -5..5V, -10..10V, 0..5V, 0..20V
Zakresy (kanały 3, 4, 5) 0..5V, 0..20V
Dokładność pomiaru napięcia 1%



Zawartość zestawu:

– urządzenie ScopeTester 5

– przewód pomiarowy 1m z wtykami bananowymi i krokodylkami – 2 szt.

– przewód pomiarowy 1m z krokodylkami – 3 szt.

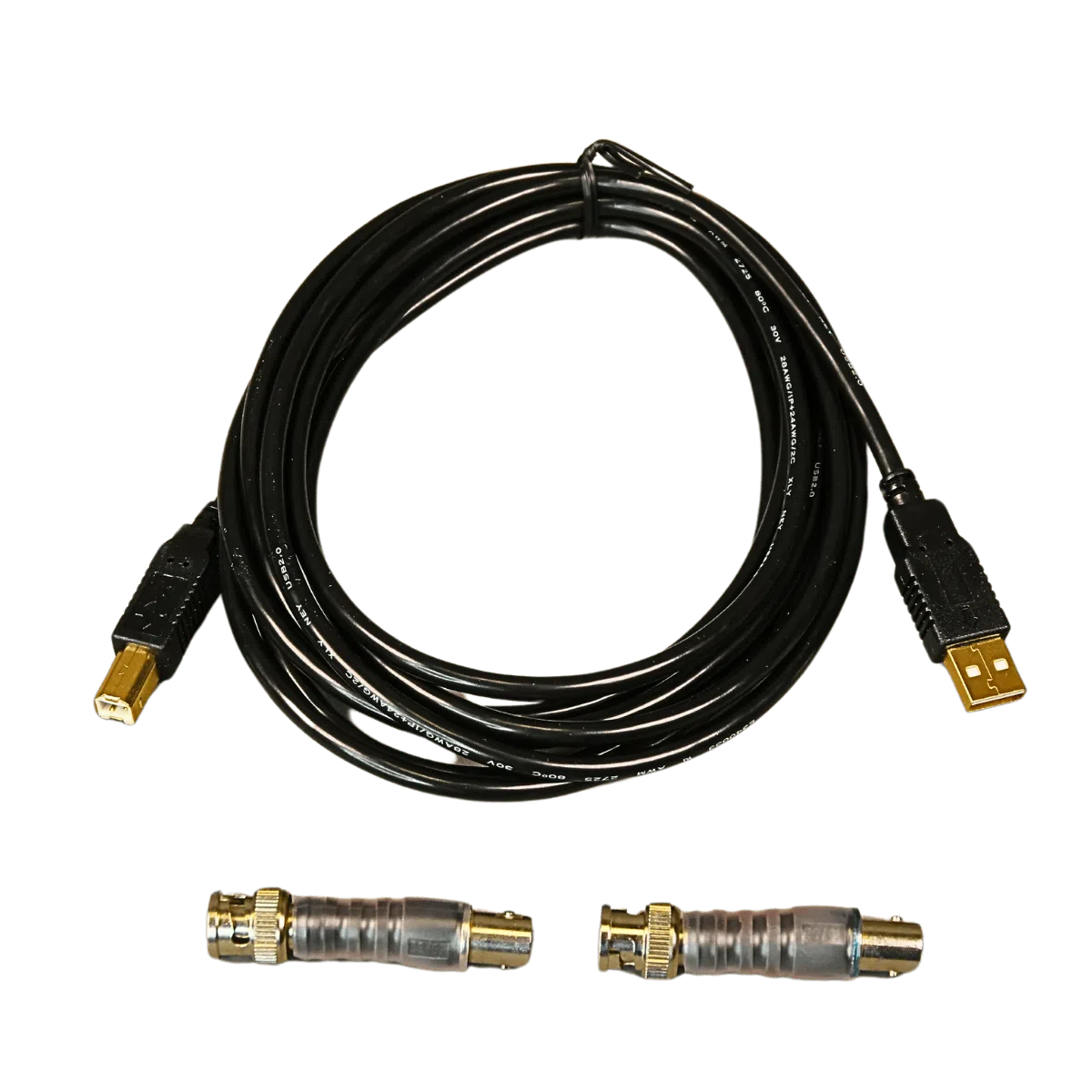

– tłumik różnicowy 1:10 – 2 szt.

– kabel podłączeniowy USB

– instrukcja obsługi



Akcesoria opcjonalne:

– cęgi prądowe CP-10 (20/80A)

– cęgi prądowe CP-11 (40/400A)

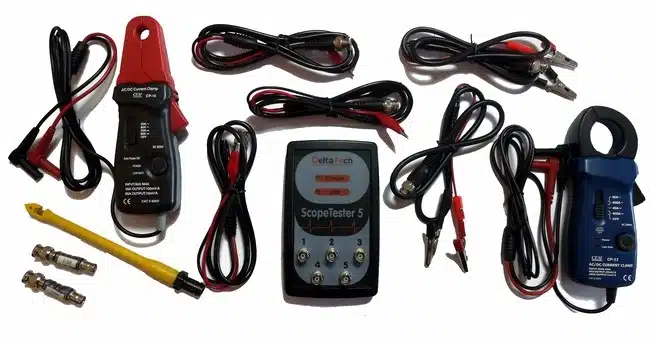

ScopeTester 5 zestaw





Link do pobrania aktualnej wersji ScopeTester 5 znajduje się TUTAJ
Numer katalogowy: 0002
Numer części: 0002
Gwarancja: 24 miesiące
Czas wysyłki: Dostępny w magazynie!

Informacje dodatkowe

Waga 2 kg
waga przybliżona brutto
InPost PL, DHL EU, Fedex World
Pliki dla zalogowanych kupujących

Aby móc pobierać pliki należy się zalogować.

Pliki ogólnodostępne ScopeTester-5-Karta-katalogowa-PL.pdf

Zgubiłem płytkę z oprogramowaniem. Jak mogę uzyskać program?

Aktualne oprogramowanie dla ScopeTester 5 można pobrać po uprzedniej rejestracji i zalogowaniu się na naszej stronie: www.dte.com.pl/moje-konto/

Jak zainstalować oprogramowanie Scope Tester 5 na Windows 10?

Oprogramowanie instalujemy normalnie korzystając z instalatora. Przy instalacji sterownika należy wykonać niezbędne kroki opisane szczegółowo w Instrukcji. Instrukcję wraz z aktualnym oprogramowaniem oraz sterownikiem można uzyskać po uprzedniej rejestracji i zalogowaniu się na naszej stronie: www.dte.com.pl/moje-konto/

Czy mogę wykorzystać własne cęgi prądowe?

Urządzenie współpracuje z dowolnymi cęgami prądowymi także o niestandardowym przeliczniku prąd/napięcie. W interfejsie programu obsługującego pomiar wystarczy ustawić wymagany przelicznik poprzez wybranie z listy lub podając konkretną wartość jednostkach mV/A.

Czy mogę korzystać z sondy 1:10?

Tak, przy czym powinna być to sonda różnicowa. Można skorzystać z dostępnych dzielników dołączonych do zestawu bądź wykorzystać inne specjalizowane, przystosowane do kanałów różnicowych.

Przebieg „skacze” na ekranie, czy to normalne?

 ScopeTester 5 w przeciwieństwie do klasycznych oscyloskopów rejestruje przebiegi w sposób ciągły, wykonując pomiar bez tzw. czasów martwych. Dostępny tryb podglądu nie daje możliwości synchronizacji wyzwalania dlatego przebiegi nie są stabilne w trym trybie.

Na przebiegu występują duże zakłócenia

Dla zapewnienia pełni bezpieczeństwa pomiarów w urządzeniu zastosowano kanały różnicowe, dzięki temu masy złącz BNC są połączone poprzez dużą rezystancję. Powoduje to jednak wrażliwość na zbyt duże wartości napięć wspólnych podawanych na wejście. Najczęstszą przyczyną są niektóre zasilacze laptopów (problem nie dotyczy wszystkich modeli). W przypadku wystąpienia problemów rozwiązaniem jest odłączenie zasilacza na czas pomiaru.
