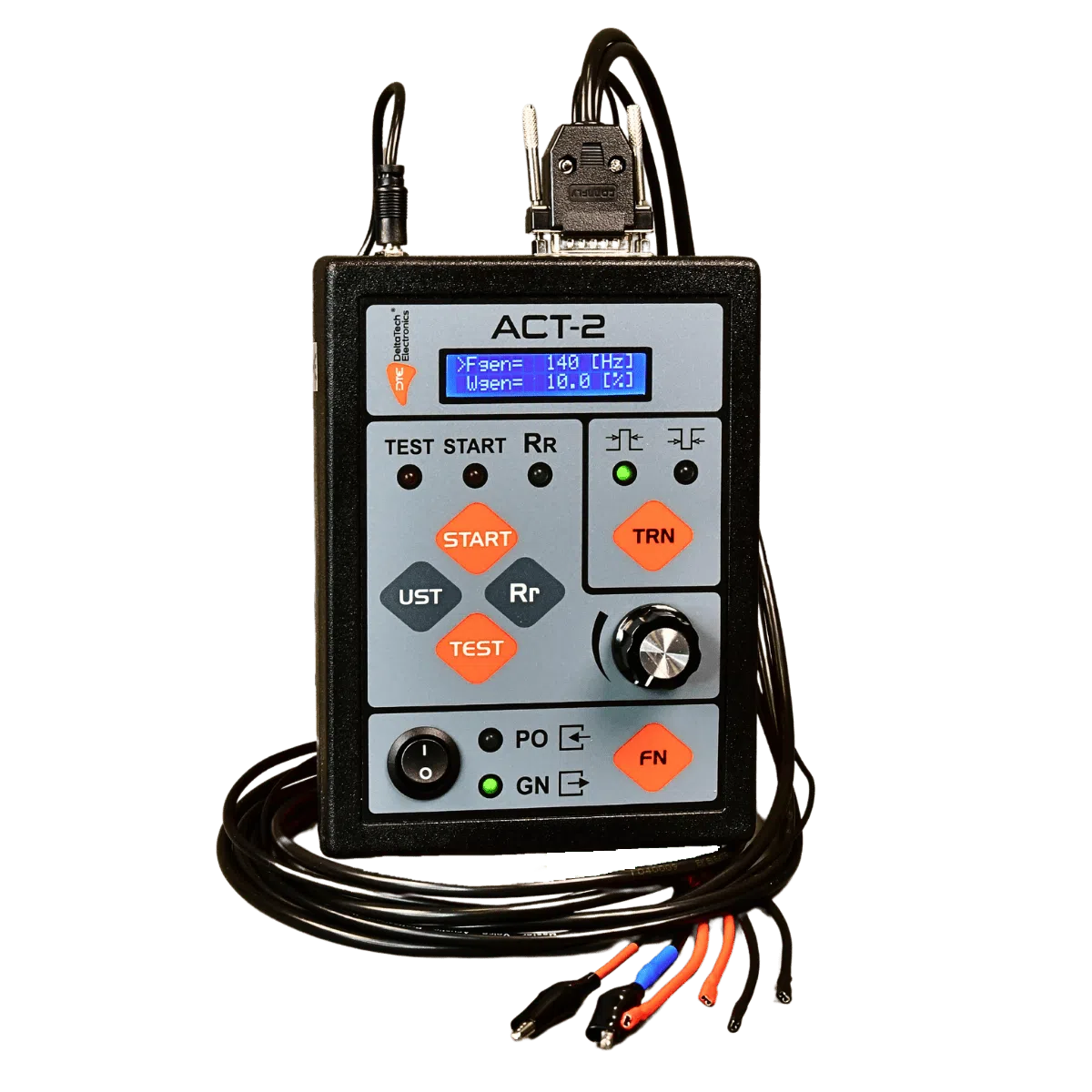

Tester ACT-2 służy do sprawdzania poprawności działania następujących typów kompresorów klimatyzacji:
– kompresor ze sprzęgłem elektromagnetycznym – sprawdzenie stanu sprzęgła elektromagnetycznego,
– kompresor z napędem bez sprzęgłowym – sprawdzenie działania zaworu elektromagnetycznego sterującego wydajnością kompresora.
Uwaga! Tester nie obsługuje zaworów elektromagnetycznych z wbudowaną diodą zabezpieczającą (zawory stosowane między innymi w samochodach Mercedes). Użycie testera do tego rodzaju zaworów może spowodować uszkodzenie zaworu lub testera.
Tester można używać zarówno na stanowisku testowym klimatyzacji oraz sprawdzając kompresor w samochodzie.
Parametry techniczne testera:
| Napięcie zasilania | stałe, zakres 12 … 15V |
| Pobór prądu | 70 mA (prąd pobierany przez tester bez obciążenia) |
| Generator sygnału sterującego | |
| Zakres częstotliwości | 20Hz – 1000Hz |
| Dokładność regulacji częstotliwości | 1Hz |
| Amplituda sygnału wyjściowego | Od 0V do napięcia zasilającego |
| Typ sterowania | wyjście sterowane masą oraz wyjście sterowane napięciem zasilającym |
| Zakres regulacji współczynnika | 0% … 100% |
| Dokładność regulacji współczynnika | 0.1% |
| Pomiar sygnału sterującego | |
| Zakres mierzonej częstotliwości | 20Hz – 1000Hz |
| Amplituda sygnału wejściowego | od 0V do napięcia zasilającego |
| Próg napięcia przełączenia | 2.5V |
| Zabezpieczenia | |
| Napięciowe | Przekroczenie napięcia zasilania (powyżej 18V) |
| Prądowe | Przekroczenie dopuszczalnego prądu 6.3A (bezpiecznik) oraz zabezpieczenie przeciwzwarciowe |
Zawartość zestawu ACT-2:

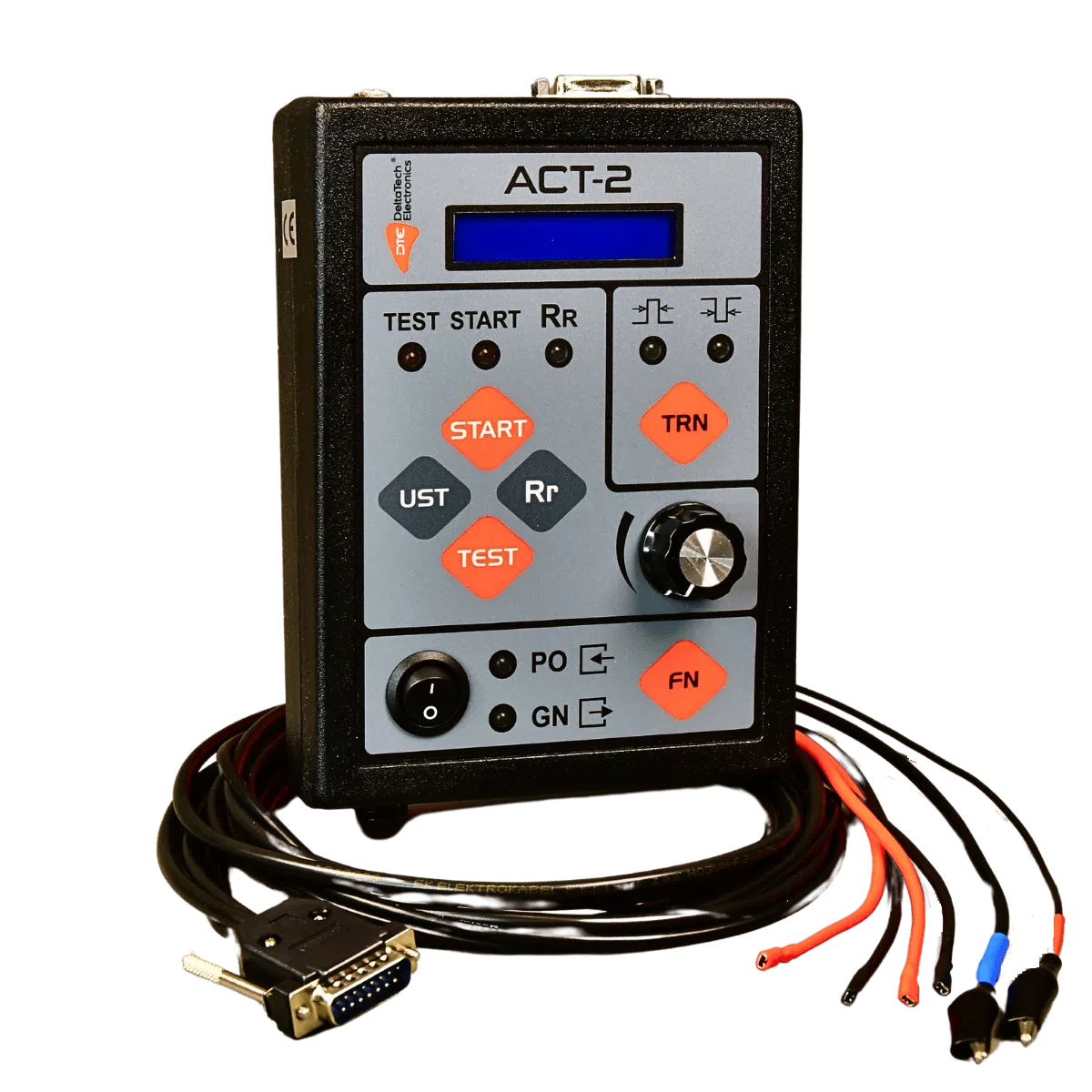

Urządzenie ACT-2
Kabel pomiarowo-sterujący (wtyczka 15pin)
Bezpiecznik zapasowy 6A
Zasilacz 15V
Instrukcję do urządzenia możesz pobrać klikając TUTAJ
