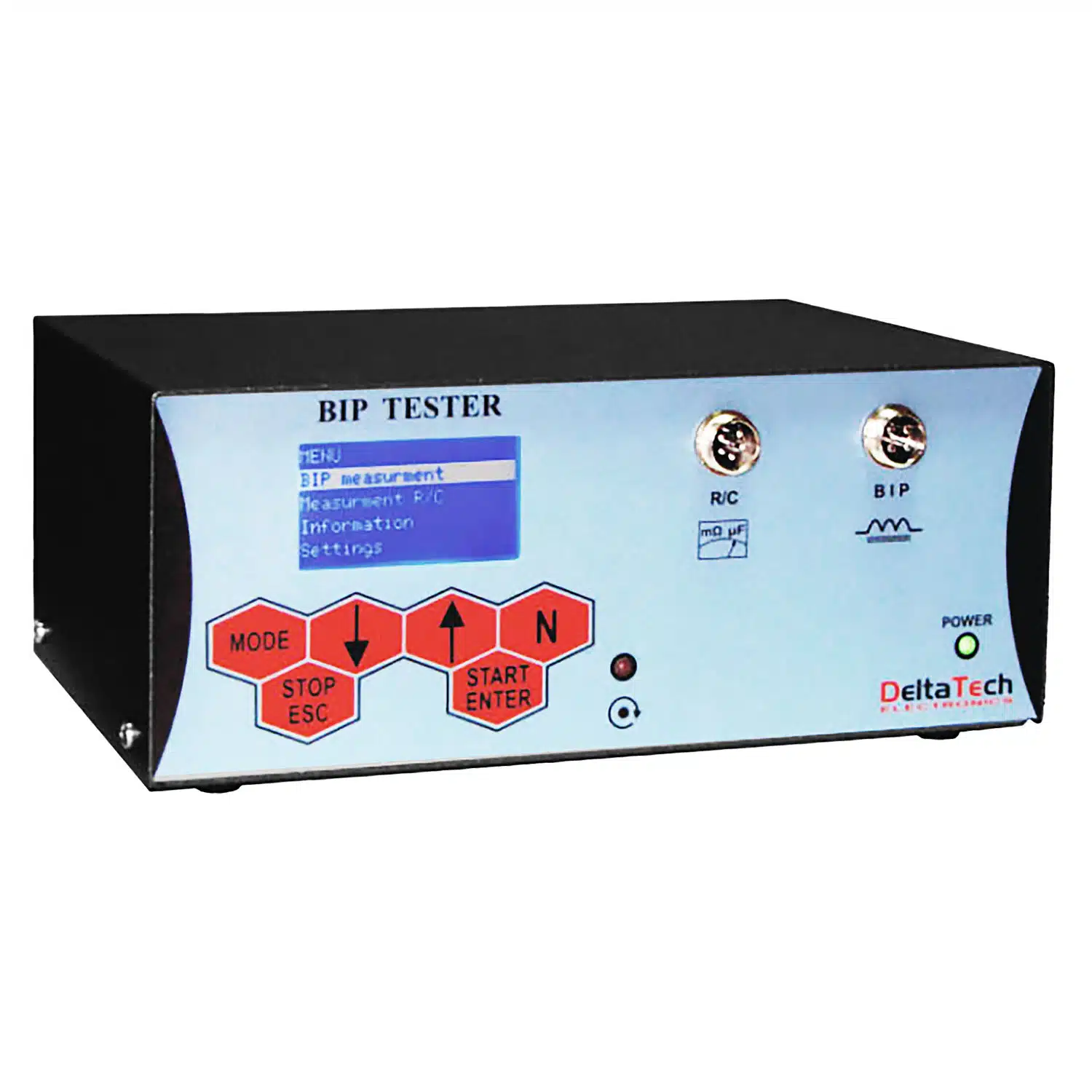

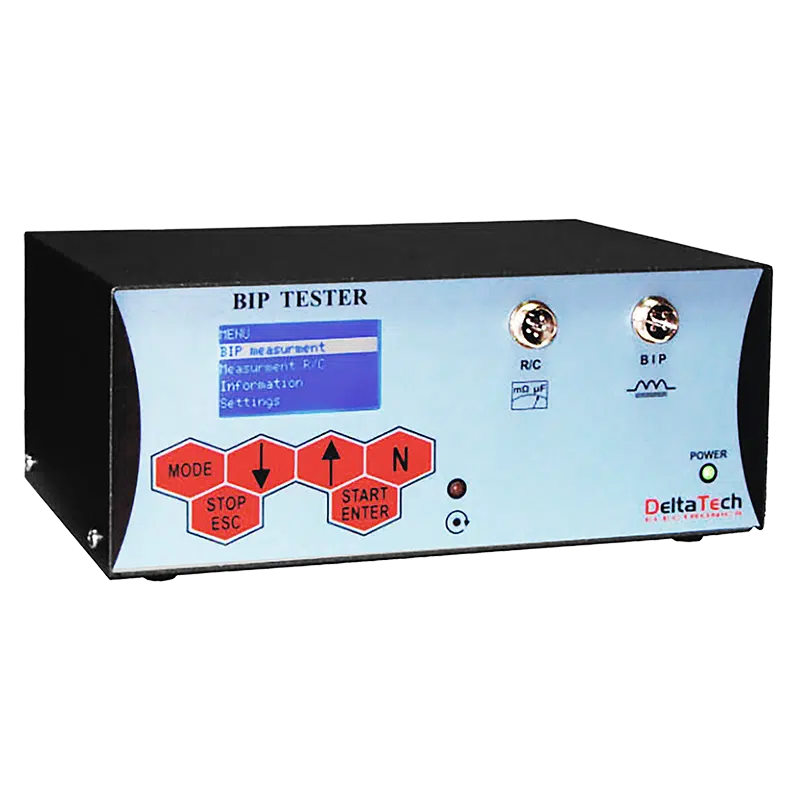

BIP TESTER jest urządzeniem pomiarowym przeznaczonym dla użytkowników, którzy posiadają stanowisko do testowania pompowtryskiwaczy ale nie mają możliwości dokładnego pomiaru czasu BIP. Przyrząd umożliwia pomiary następujących wartości:
– czas BIP w zakresie 800 – 1200 μs
– pomiar rezystancji cewki (miliomomierz o zakresie 0,001 – 4Ω)
– pomiar izolacji wysokim napięciem
– opcjonalnie pomiar pojemności (zakres 0,4 – 40 μF)
Pomiar BIP odbywa się bez wysterowania mechanicznego pompowtryskiwacza ale pod ciśnieniem na szynie zasilającej. Możliwy jest pomiar BIP bez demontażu pompowtryskiwacza z silnika w celu kontroli lub rozpoznania przyczyny usterki.
Pomiary mogą odbywać się bezpośrednio z klawiatury testera lub przy wykorzystaniu komputera. Przy sterowaniu przez komputer użytkownik dostaje dodatkową informację graficzną o całym badanym komplecie, wraz z podpowiedzią, jaką należy wykonać operację regulacji BIP. Dodatkowo program weryfikuje wartości BIP i optymalizuje do najlepszego zakresu pracy całego kompletu. Program posiada bazę danych z możliwością edycji i uzupełniana oraz generuje raport i wydruk całości pomiarów.
1. Praca z programem zaczyna się od zdefiniowania typu/modelu pomowtryskiwacza:

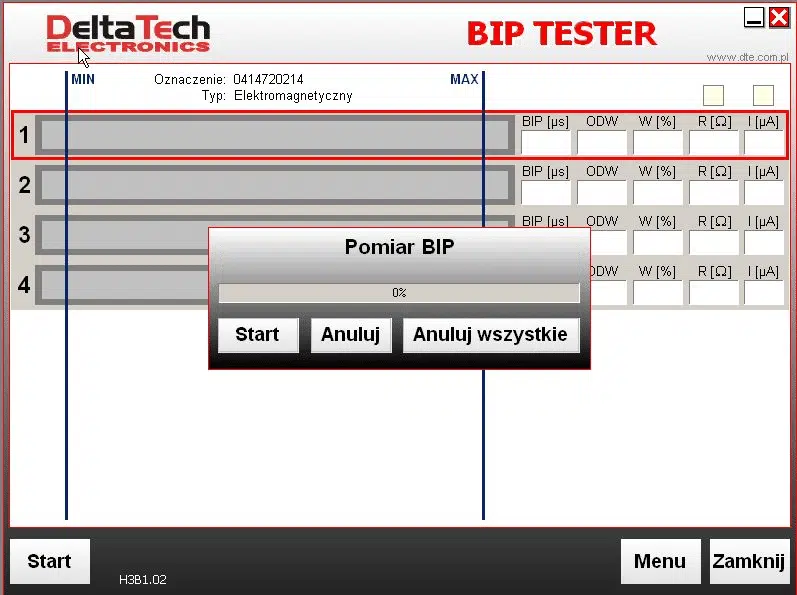

2. Pomiar samego BIP’a dla wybranej serii poprzedzony jest oknem zaczynającym każdy pomiar:

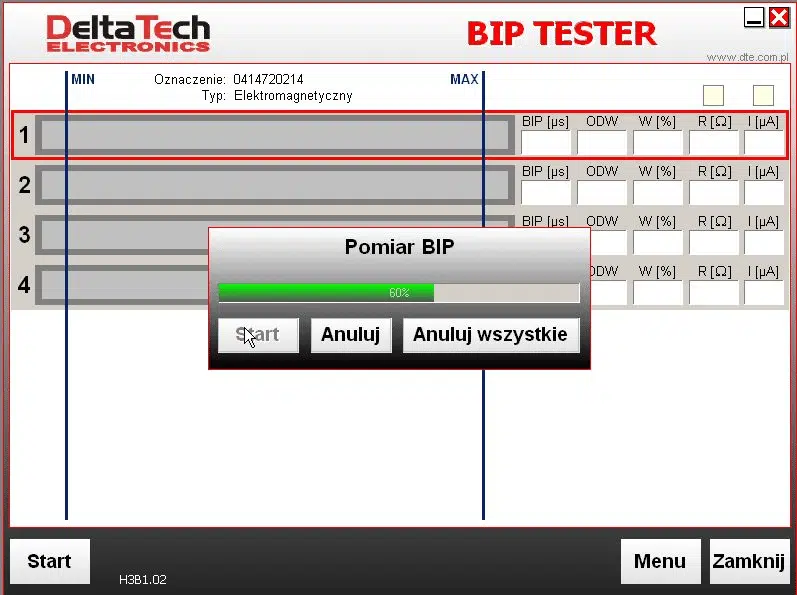

3. Podczas trwania pomiaru pojawia się okno z postępem trwania testu:

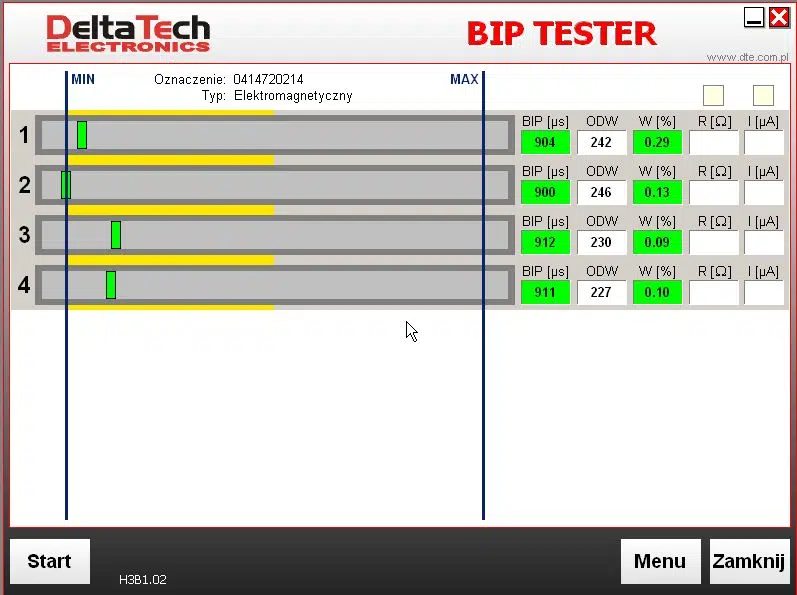

4. Zakończenie pomiaru przedstawione jest na poniższym zrzucie:

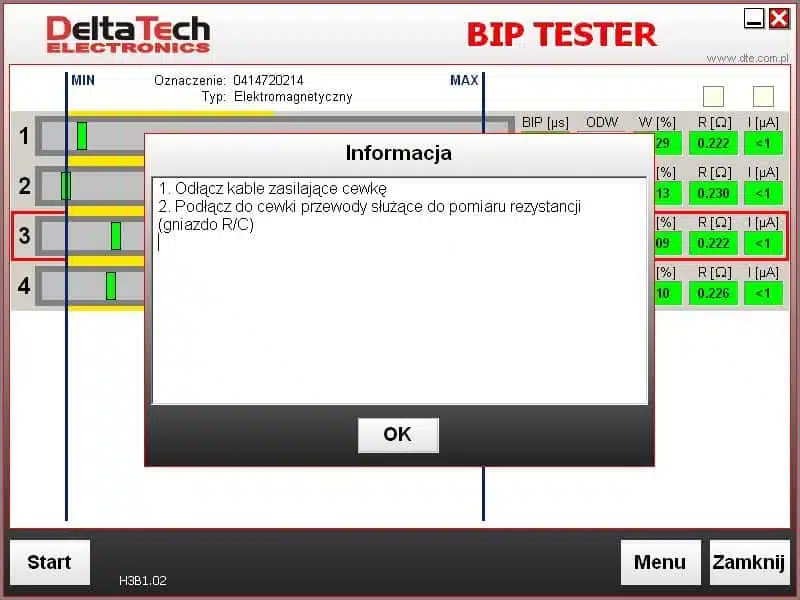

5. Powyższe pomiary dotyczyły tylko pomiaru BIP’a. W przypadku wybrania pomiaru parametrów elektrycznych w zależności od włączenia lub nie pomocy pomiar zaczyna się od:
W czasie pomiaru rezystancji pojawia się okno informujące o postępie:

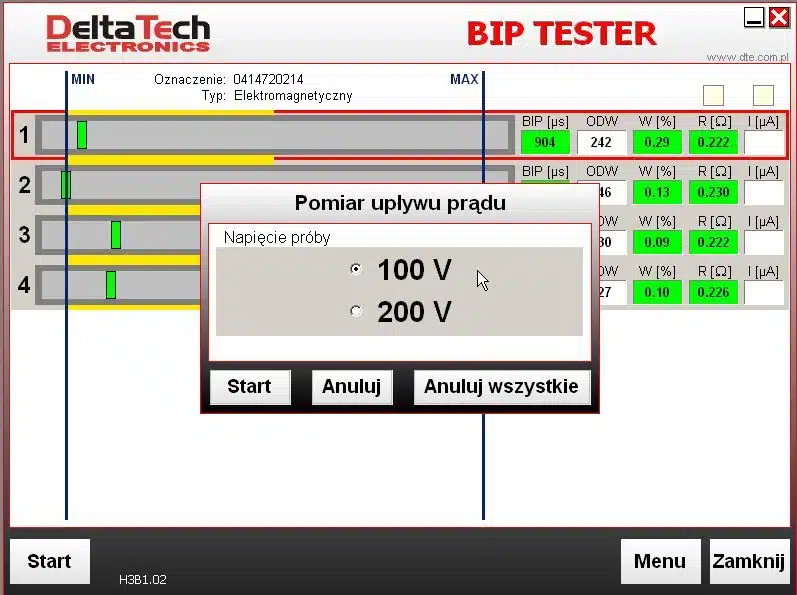

6. Pomiar upływu można dokonać dla dwóch zakresów:

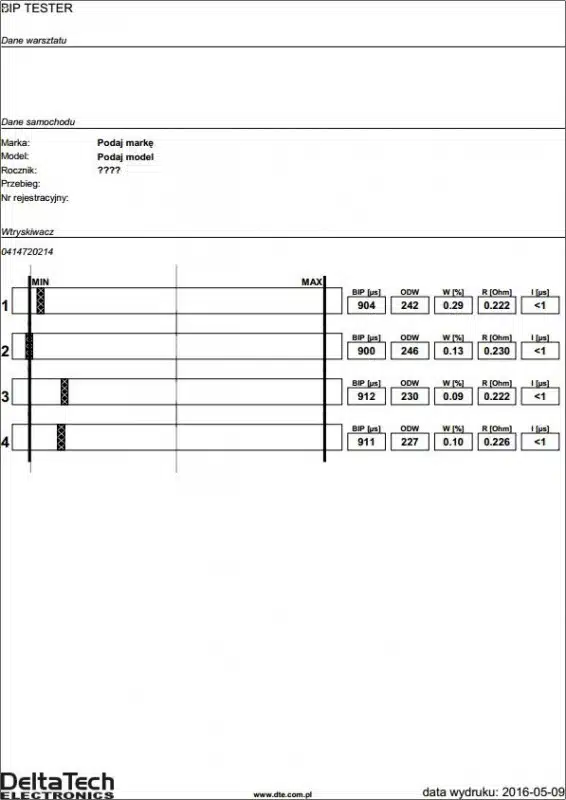

7. Zakończenie pomiarów pozwala wygenerować raport:
W skład zestawu wchodzi:
1. BIP TESTER
2. Zasilacz
3. Przewody uniwersalne do podłączenia cewki
4. Oprogramowanie dla PC
5. Adapter do podłączenia testera z komputerem (izolowany)
6. Instrukcja obsługi
