Comment vérifier le capteur de température des gaz d’échappement

11.10.2022

Comment vérifier le capteur de température des gaz d’échappement

Bien qu’ils soient invisibles, les capteurs de température des gaz d’échappement (EGT Exhaust Temperature Sensor) jouent un rôle important dans les moteurs modernes. À une époque où les exigences en matière d’émissions sont élevées, la mesure des températures dans le système d’échappement permet de garantir des conditions de fonctionnement optimales du moteur et de protéger les composants tels que le turbocompresseur, le convertisseur catalytique ou le filtre à particules contre la surchauffe.

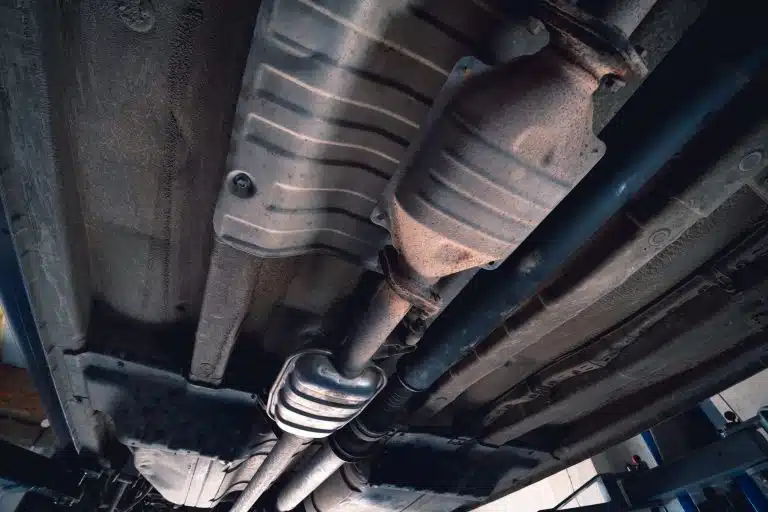

Où sont utilisés les capteurs de température des gaz d’échappement ?

Les capteurs sont utilisés dans les moteurs à essence et diesel. Sur les moteurs à essence dépourvus de filtre à particules GPF, le capteur EGT protège principalement les composants individuels du système contre les températures excessives. Dans ce cas, le capteur est généralement placé à travers le catalyseur d’oxydation. Sur la base des relevés des capteurs, un algorithme dans le contrôleur du moteur ajuste le dosage du carburant et la pression de suralimentation de manière à ce que les températures se situent dans une fourchette de sécurité. Les moteurs diesel équipés de systèmes de post-traitement des gaz d’échappement ont tendance à utiliser davantage de capteurs dans des positions différentes. Dans la Passat 2.0 16 V TDI 2015, par exemple, on trouve même quatre capteurs de température des gaz d’échappement :

  • Avant le turbocompresseur ;

  • Avant le catalyseur d’oxydation DOC ;

  • Avant le DPF ;

  • Derrière le DPF.

Un plus grand nombre de capteurs permet un contrôle plus précis de l’unité d’entraînement, ce qui minimise les émissions de gaz d’échappement. Le processus de régénération du filtre est essentiel à la réduction des émissions de gaz d’échappement. Si la température est trop basse, le filtre ne pourra pas se nettoyer correctement, tandis qu’une température trop élevée peut endommager le filtre. Le calculateur utilise un capteur EGT pour contrôler le processus d’auto-nettoyage.

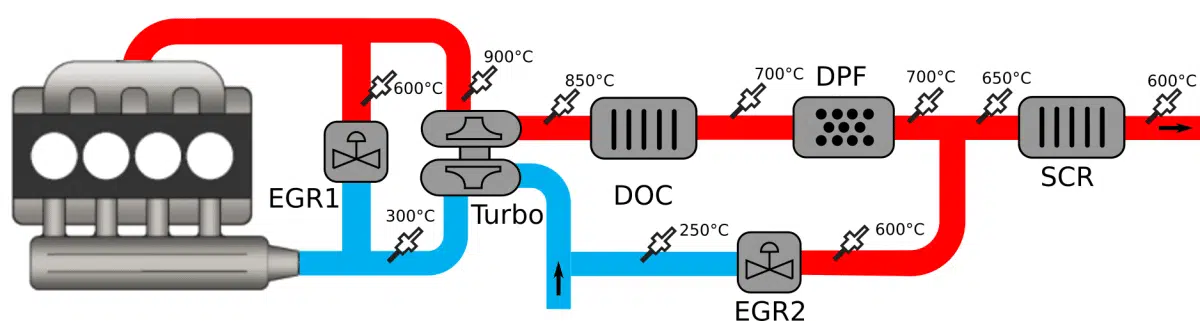

La figure ci-dessous (compilée à partir de documents fournis par l’un des fabricants de capteurs) montre les points de positionnement possibles (10 au total) et les plages de température requises pour un dispositif d’allumage par compression avancé. En général, il y a moins de capteurs, mais la tendance est à la multiplication des capteurs.

Le capteur de température des gaz d'échappement agit sur le système de post-traitement des gaz d'échappement. La défaillance du capteur de température des gaz d'échappement entraîne une augmentation des émissions de gaz d'échappement.

FONCTIONNEMENT DES CAPTEURS DE TEMPÉRATURE DES GAZ D’ÉCHAPPEMENT

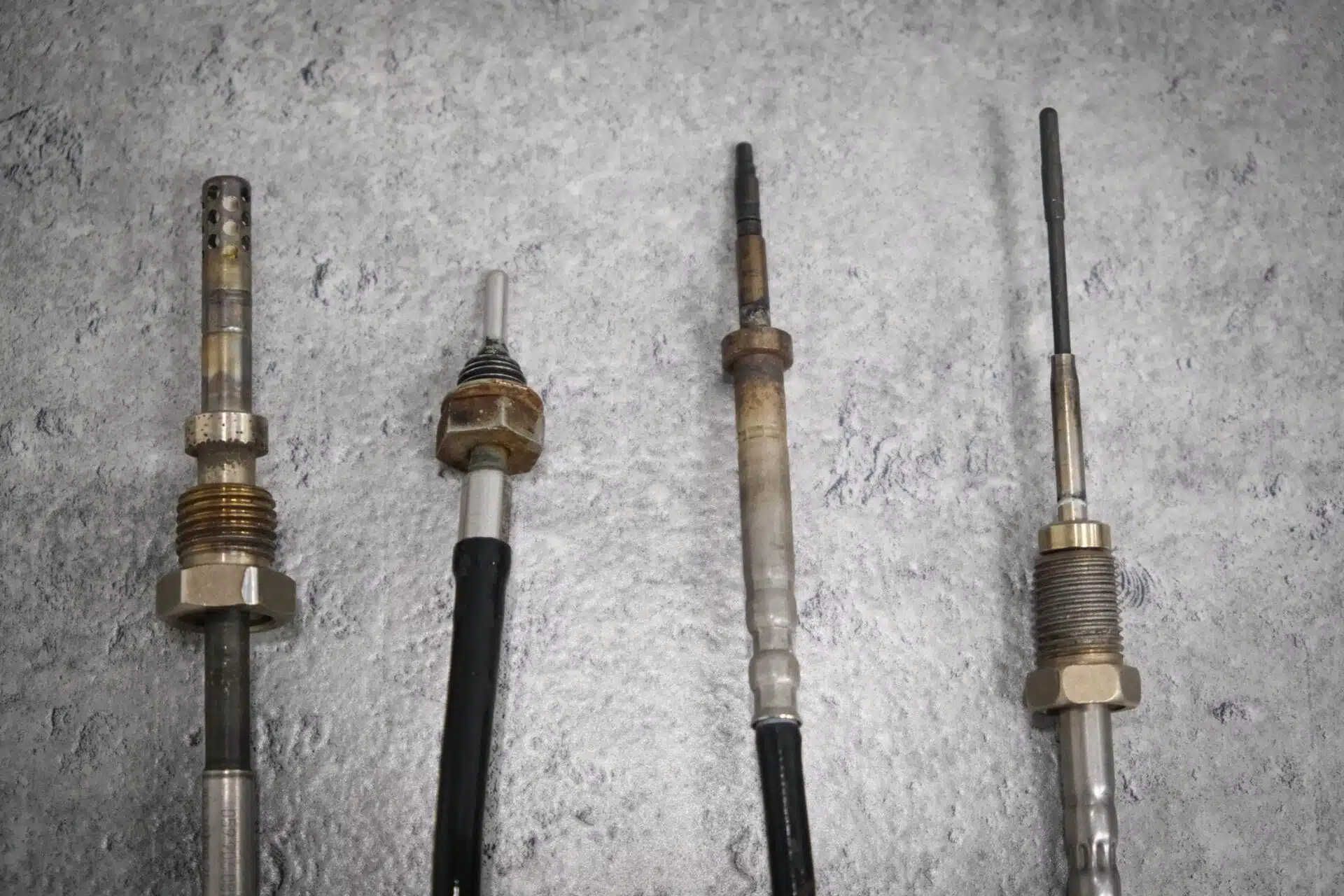

Deux types de capteurs de température des gaz de combustion sont utilisés :

  • Capteurs de type NTC. Il s’agit de thermistances dont le coefficient de température est négatif. Cela signifie que la résistance diminue avec l’augmentation de la température et que la caractéristique est fortement non linéaire. À cet égard, leur fonctionnement est similaire à celui des capteurs de température du liquide de refroidissement. Différentes caractéristiques sont utilisées en fonction de la plage de température autorisée.

  • Les capteurs PTC sont généralement des capteurs thermorésistifs en platine avec un coefficient de température positif. Cela signifie que la résistance augmente avec la température. Les caractéristiques des capteurs de ce type sont beaucoup plus linéaires, avec une résistance caractéristique typique de 200Ω à 0॰C.

SYMPTÔMES D’UN ACCIDENT

Bien que les capteurs de température des gaz d’échappement soient conçus pour fonctionner dans ces conditions, ce sont des composants assez vulnérables. Des conditions extrêmes dans le système d’échappement (changements de température, fortes vibrations, contamination) peuvent endommager le capteur après un certain temps. Un mauvais fonctionnement des composants tels que les injecteurs peut réduire la durée de vie du capteur. Les symptômes d’un capteur défectueux peuvent être les suivants :

  • Allumage du voyant du moteur ou du voyant du filtre à particules sur le tableau de bord.

  • Augmentation de la consommation de carburant.

  • Réduction des performances liée à une mauvaise évaluation de la quantité de suie dans le DPF.

  • Défaillance prématurée des composants du système – par exemple DPF ou turbocompresseur.

  • Composition incorrecte des gaz d’échappement pouvant entraîner un problème lors d’un contrôle technique.

L'augmentation des émissions, la consommation excessive de carburant ou d'autres manifestations de dysfonctionnement du moteur peuvent être le résultat d'un capteur de température des gaz d'échappement défectueux.

COMMENT TESTER LE CAPTEUR DE TEMPÉRATURE DES GAZ D’ÉCHAPPEMENT ?

Il existe deux manières principales de vérifier les capteurs : à l’aide du système de diagnostic embarqué et de manière indépendante.

DIAGNOSTICS EMBARQUÉS

Pour déterminer la température des gaz d’échappement, le contrôleur du moteur mesure la résistance du capteur. Classiquement, on utilise un diviseur de tension, composé d’une résistance dans le contrôleur et du capteur en question (généralement alimenté en 5V). Le régulateur mesure la tension sur le diviseur et la convertit en température des gaz de combustion selon un convertisseur préprogrammé. Le défaut le plus simple à détecter par le contrôleur est que le capteur est déconnecté ou court-circuité – la tension atteint une valeur en dehors de la plage autorisée et le contrôleur se souvient du code de défaut. Lors d’un test typique avec un scanner de diagnostic, nous recherchons des codes d’erreur directement liés au capteur de température des gaz d’échappement, par exemple P0544, P0546, P0549, P2031, P2033, P247A. Dans le cas des défauts mentionnés, il est également conseillé de vérifier le câblage, y compris le connecteur électrique du capteur, avant de le remplacer.

Il est beaucoup plus difficile de diagnostiquer une situation dans laquelle un capteur fonctionne mal, mais dont les relevés se situent dans une fourchette acceptable. Dans ce cas, il est possible de comparer la valeur lue par le capteur et la température physique mesurée, par exemple, à l’aide d’un thermomètre approprié. S’il n’est pas détecté, le capteur de température des gaz d’échappement défectueux transmet des informations erronées à l’unité de contrôle du moteur. Si cette situation persiste, elle peut dans certains cas entraîner des dommages coûteux au niveau du filtre à particules ou du turbocompresseur.

DIAGNOSTICS INDÉPENDANTS

Pour tester le capteur de manière indépendante, nous devons mesurer sa résistance et la comparer à des valeurs de référence. Une telle mesure est même possible avec un multimètre, mais il est nécessaire de connaître les caractéristiques du capteur. Très souvent, les capteurs de type PTC se distinguent par une résistance d’environ 215 … 220Ω à température ambiante. Dans ce cas, on peut utiliser les tableaux de valeurs des capteurs industriels Pt100, faciles à trouver, en n’oubliant pas de diviser la valeur de la résistance par 2 au préalable, c’est-à-dire que pour une résistance de 400Ω on recherche dans le tableau Pt100 une valeur de 200Ω, ce qui correspond à environ 266°C.

Ce sera plus difficile avec les capteurs NTC, dont les caractéristiques varient considérablement. À température ambiante, par exemple, elle peut être de 25kΩ, mais aussi de 6MΩ. Une résistance aussi importante peut poser un problème à l’utilisateur d’un simple multimètre de 2MΩ, qui aura l’impression que le circuit est ouvert.

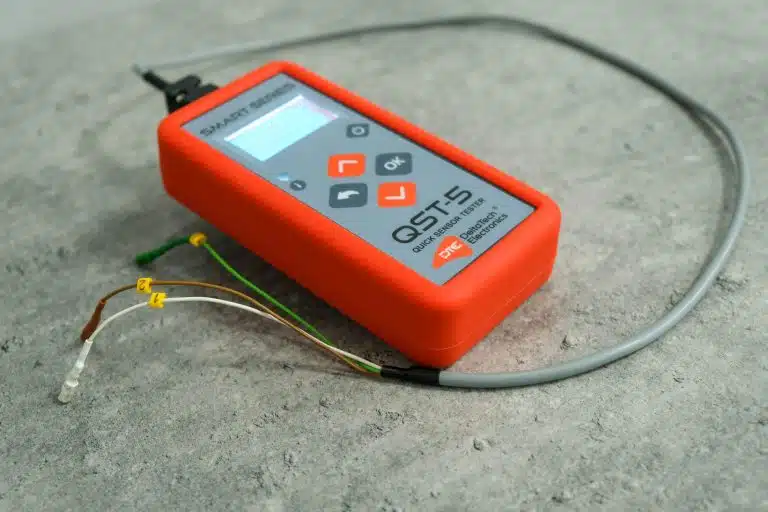

Odkryj efektywność testera czujników! Zaawansowane narzędzie do precyzyjnych pomiarów czujników w motoryzacji. Idealne dla diagnostyki czujników w profesjonalnych zastosowaniach w warsztacie samochodowym.
Lors des essais, il est nécessaire de savoir comment fonctionne le capteur de température des gaz d'échappement - comment une augmentation de la température des gaz d'échappement affecte la résistance du capteur.

Une méthode beaucoup plus pratique qu’un multimètre consiste à effectuer des mesures avec le testeur de capteurs QST-5. En plus de nombreux autres types de capteurs, il peut tester avec succès les capteurs de température des gaz d’échappement. L’un des avantages de ce dispositif est la simplicité de la mesure. Une fois que le capteur est connecté et que le capteur de température est sélectionné dans la liste des capteurs, nous pouvons lire la résistance du capteur. Lorsque vous sélectionnez l’une des échelles de température disponibles dans la liste, vous obtenez également la valeur de la température convertie. Pour les capteurs PTC, il s’agit de l’échelle EGT-PTC, et pour les capteurs NTC, des échelles EGT-NTC étiquetées B, C et E. La prise en charge des trois différents types de capteurs permet d’effectuer des mesures de température sur de nombreux véhicules courants.

LA SIMULATION DE TEMPÉRATURES ÉLEVÉES DES GAZ DE COMBUSTION

Une fois la température mesurée, nous pouvons vérifier le comportement du capteur en le chauffant à l’aide d’un pistolet thermique (de préférence avec contrôle de la température) et en observant les relevés. Nous pouvons également utiliser un fer à souder à air chaud ou une source de vapeur chaude comme source de haute température. Les deux types de capteurs (PTC et NTC) réagissent aux variations de température par un changement de résistance. Rappel : les capteurs PTC ont une résistance qui augmente avec la température, tandis que les capteurs NTC ont une résistance décroissante.

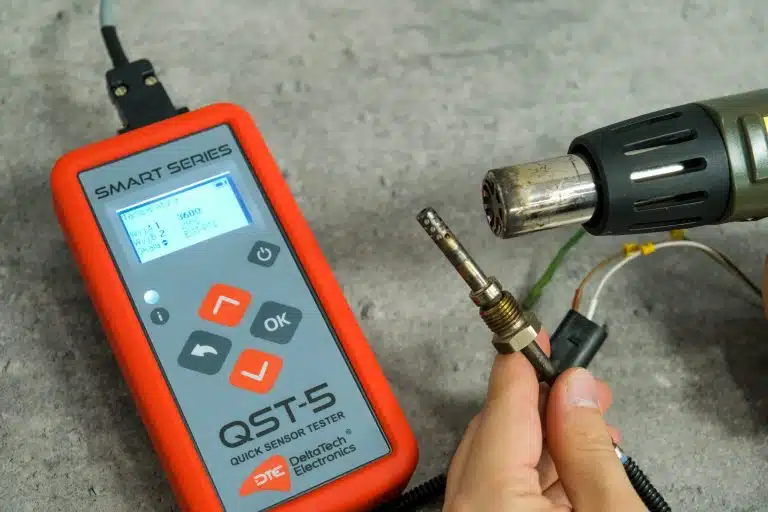

Odkryj efektywność testera czujników! Zaawansowane narzędzie do precyzyjnych pomiarów czujników w motoryzacji. Idealne dla diagnostyki czujników w profesjonalnych zastosowaniach w warsztacie samochodowym.
En chauffant le capteur de température des gaz d'échappement, nous observons comment la température simulée des gaz d'échappement affecte les paramètres du capteur.

COMMENT REMÉDIER À UN CAPTEUR DE TEMPÉRATURE DES GAZ D’ÉCHAPPEMENT DÉFECTUEUX ?

La seule méthode de réparation consiste à remplacer le capteur. Il s’agit, comme nous l’avons mentionné, d’un composant soumis à l’usure dans les conditions de fonctionnement créées par le système d’échappement. Il ne faut pas retarder le remplacement, car le dysfonctionnement de ce petit composant peut engendrer des coûts beaucoup plus élevés si des composants coûteux sont endommagés. Lorsque vous remplacez le capteur, il est conseillé de lubrifier les filetages avec un produit antigrippant et de les serrer au couple de serrage recommandé par le constructeur du véhicule.

Il est important de sélectionner le capteur avec soin, car des capteurs aux caractéristiques différentes peuvent se ressembler beaucoup. Certains moteurs utilisent des capteurs de types différents : un capteur NTC et un capteur PTC, ou utilisent des capteurs de type NTC avec des échelles différentes. Si le mauvais capteur est installé, il est fréquent qu’une erreur ne soit pas signalée. Toutefois, la mesure de la température des gaz d’échappement sera dans ce cas incorrecte, ce qui peut entraîner des problèmes de moteur au bout d’un certain temps.
